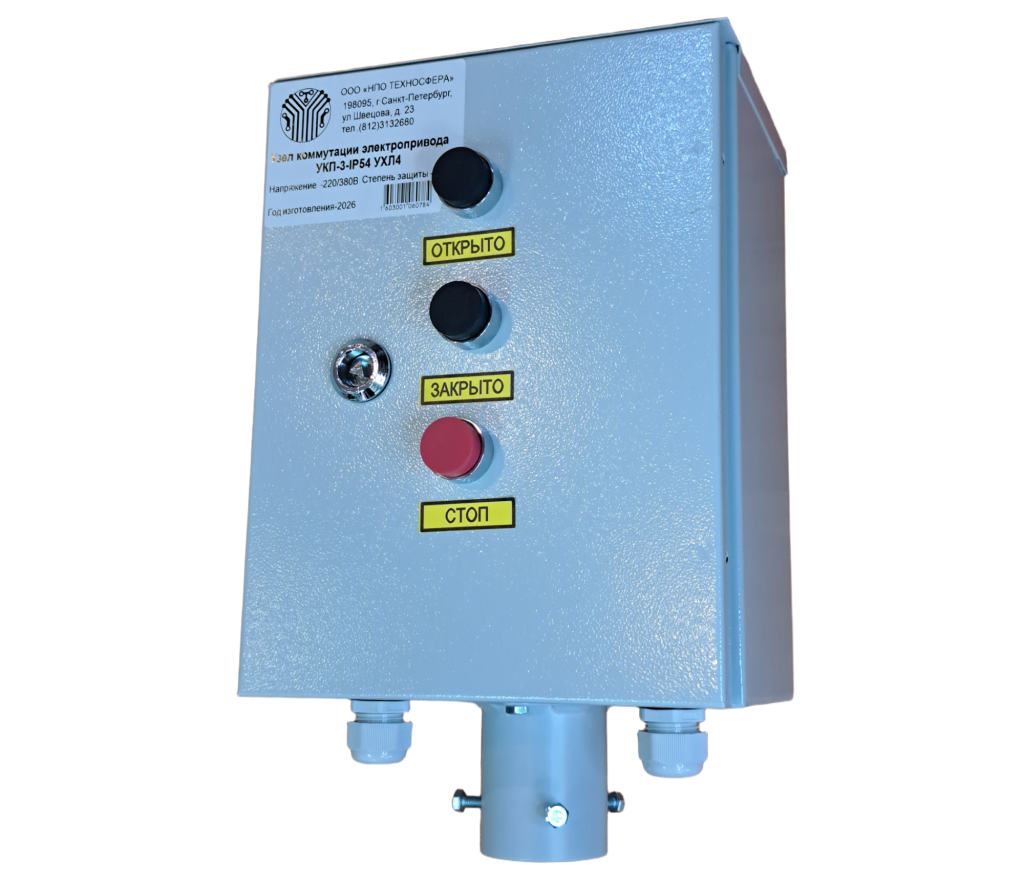

Узел коммутации электропривода УКП

Описание

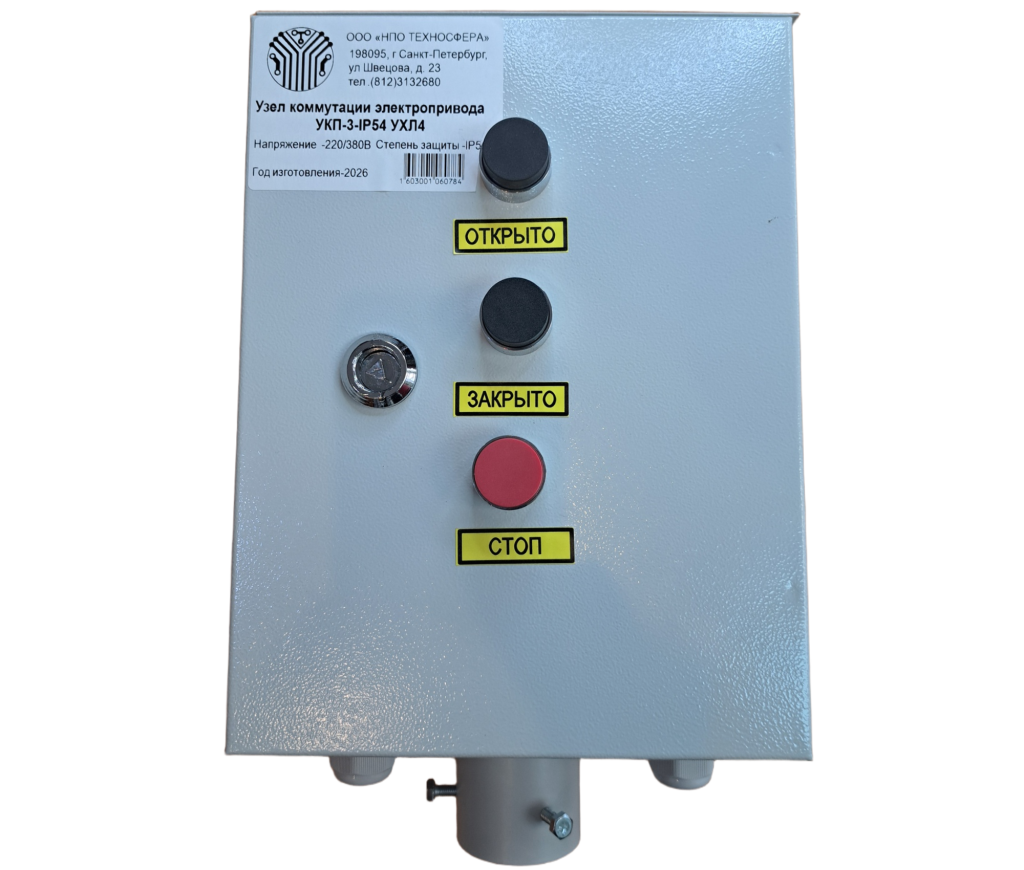

УКП – узел коммутации привода электрического с 3 кнопками, с приводом типа А, Б, В, Г, Д, с сальниковым вводом у приводов.

Используются для эксплуатации на гидроэлектростанциях, типовых электрических станциях, общепромышленных объектах и тепловых станциях для проведения монтажа вторичных электрических цепей и местного управления электроприводами регулирующей и запорной арматуры.

Узлы предназначены для коммутации первичных, вторичных электрических цепей, а также для местного управления электроприводами запорной и регулирующей арматуры на гидроэлектростанциях, тепловых станциях и на общепромышленных объектах. Возможно применение блоков для управления арматурой класса безопасности 2 по ОПБ-88/97 (НП-001-97) на атомных электрических станциях.

Вид климатического исполнения УХЛ (NF) категории размещения 4 по ГОСТ 15150.

Степень защиты IP52, IP54 по ГОСТ 14254.

Степень защиты при отсоединенных разъемах IP20 по ГОСТ 14254.

Класс изделия по способу защиты человека от поражения электрическим током 01 по ГОСТ 12.2.007.0.

Вид системы заземления TN-S. Тип электрического соединения функциональных блоков по ГОСТ Р 51321.1-2000:

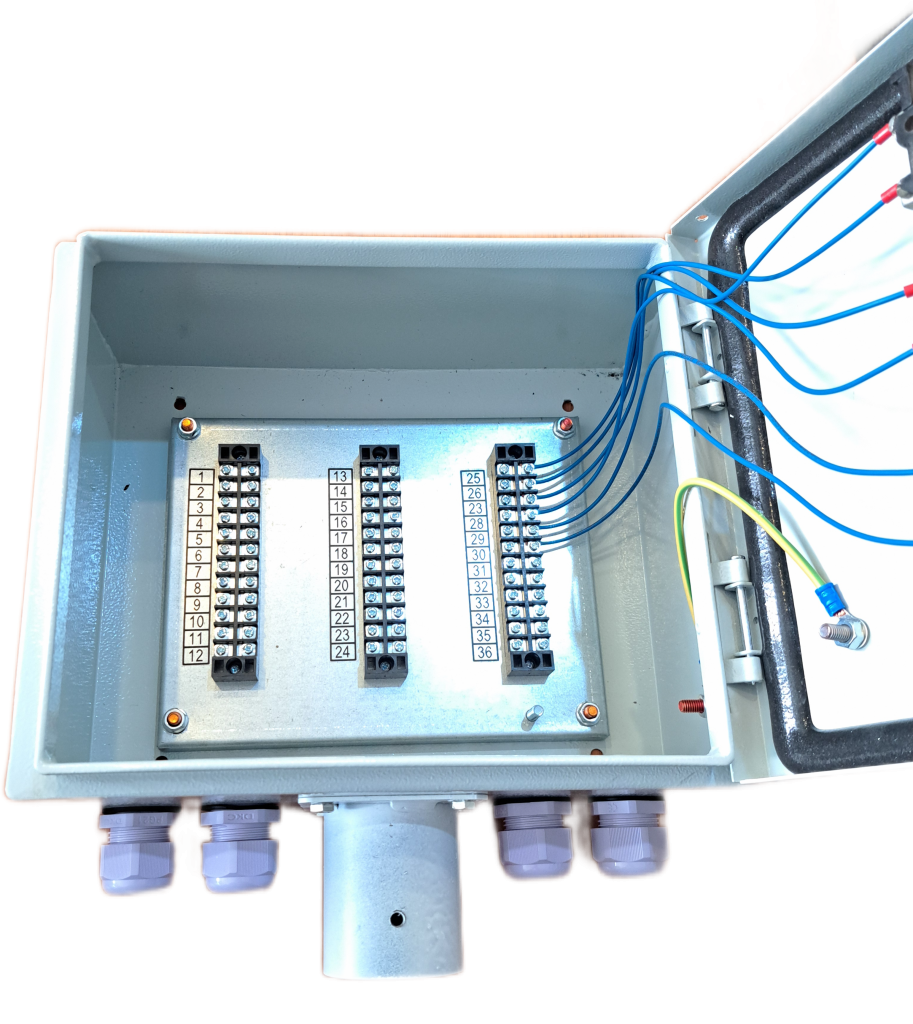

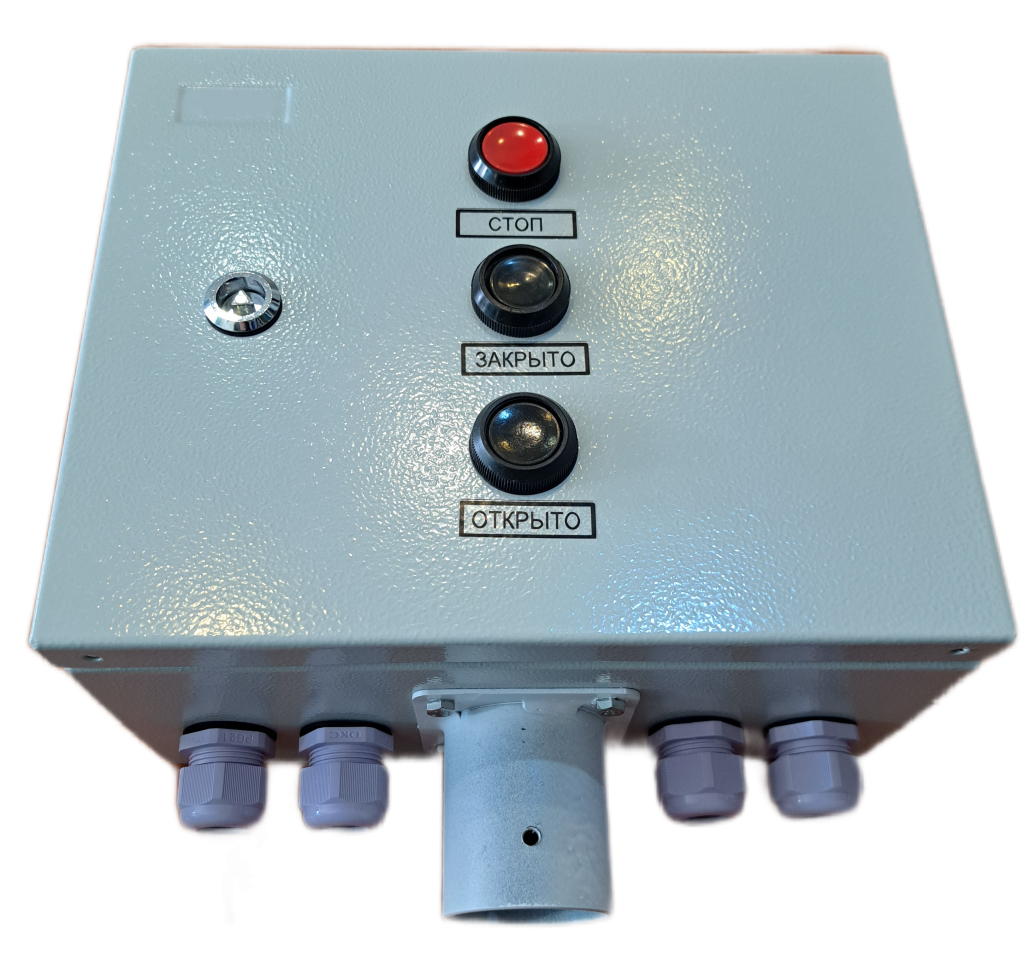

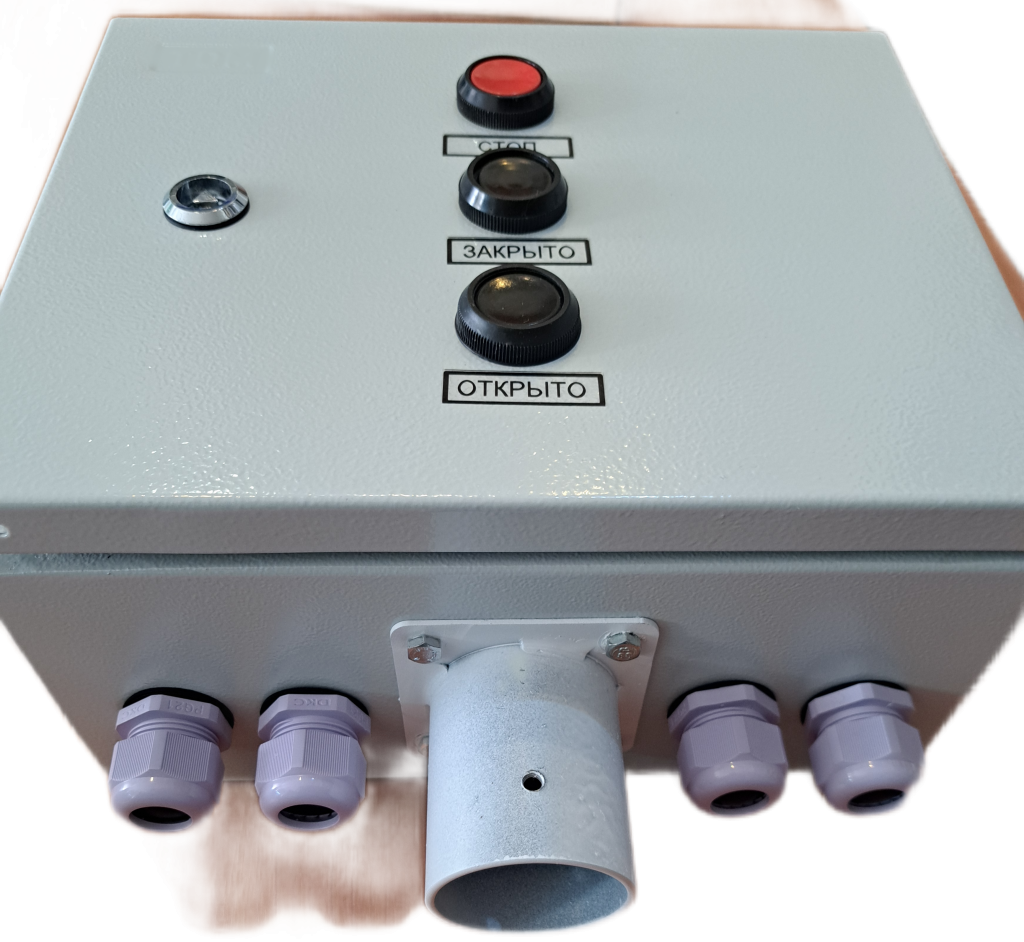

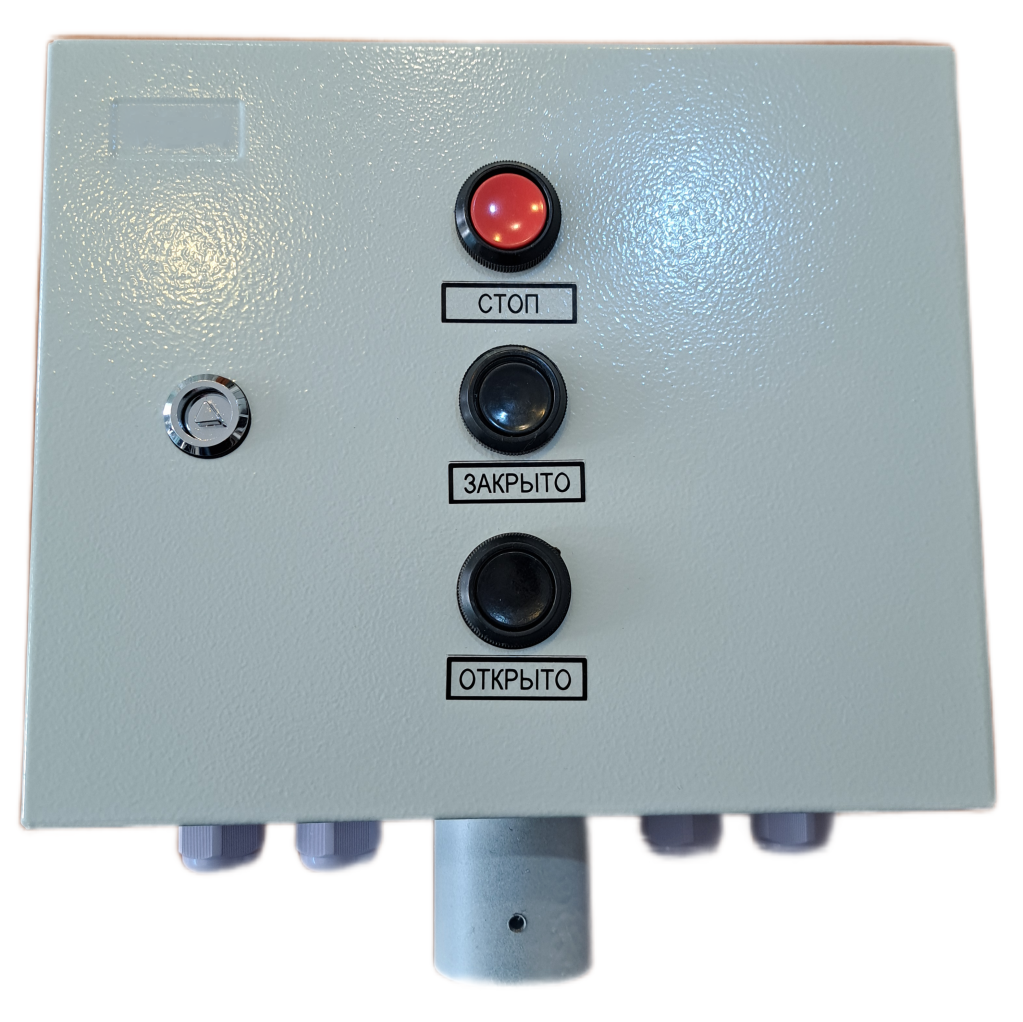

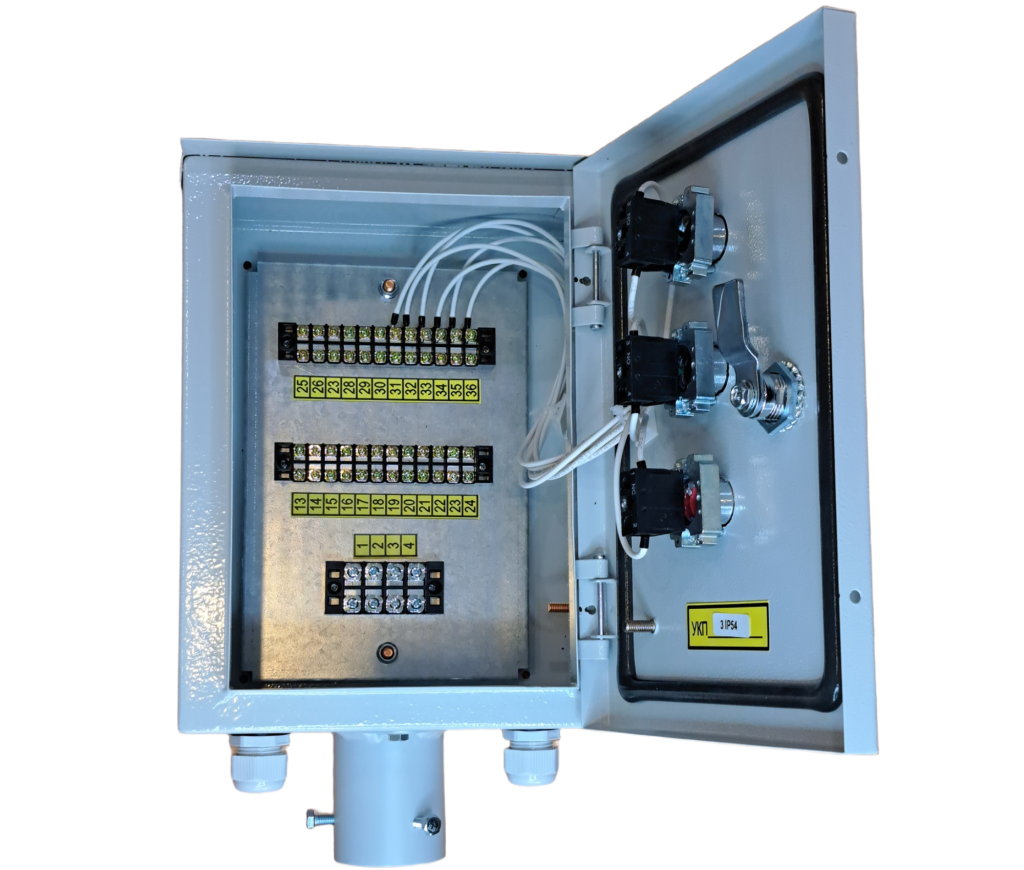

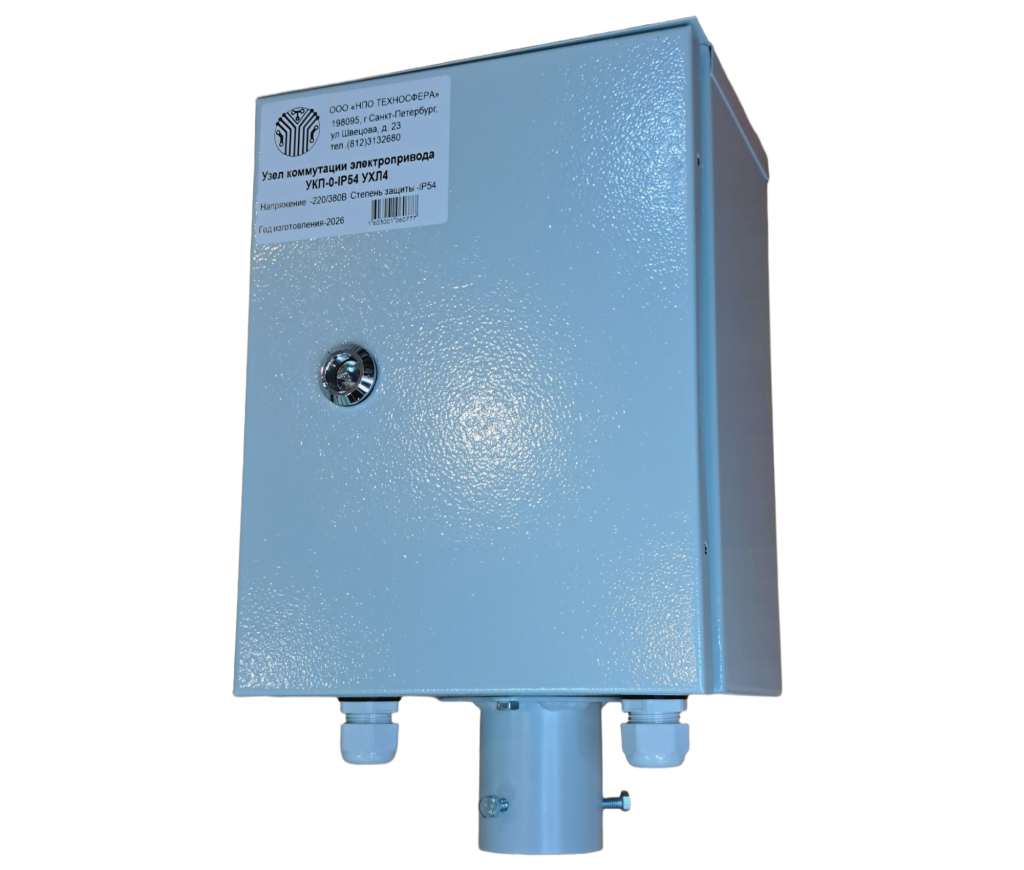

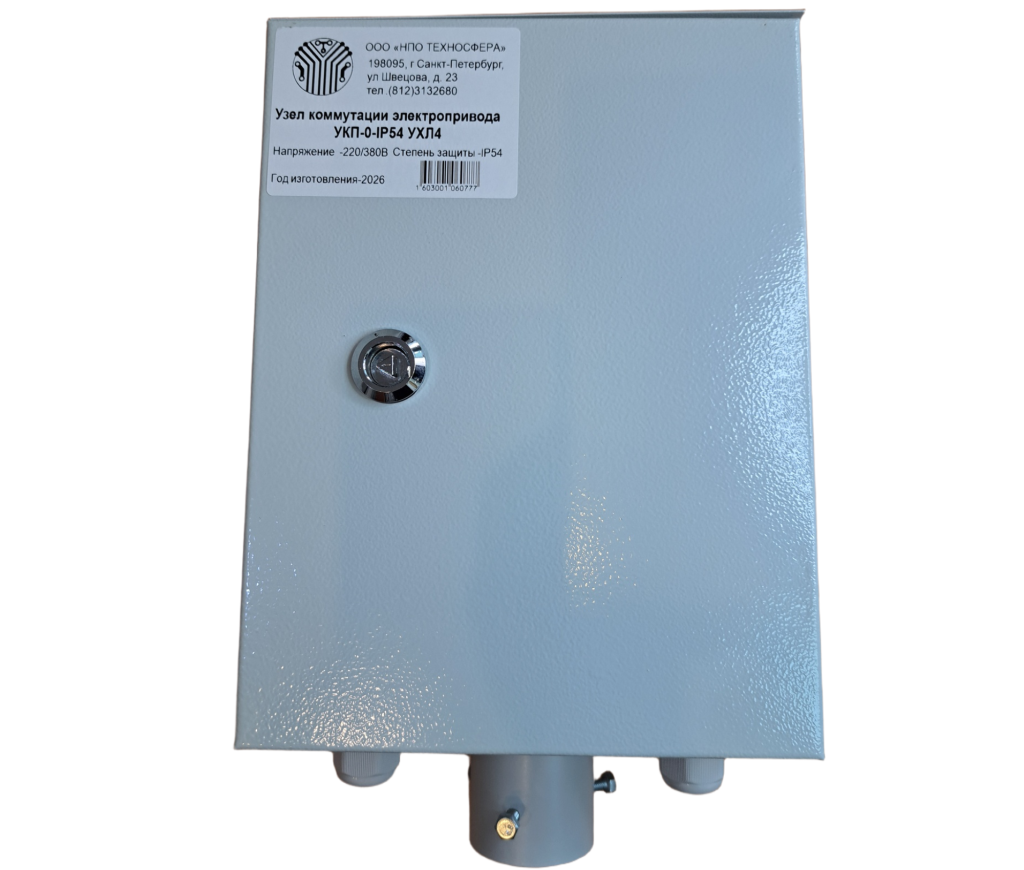

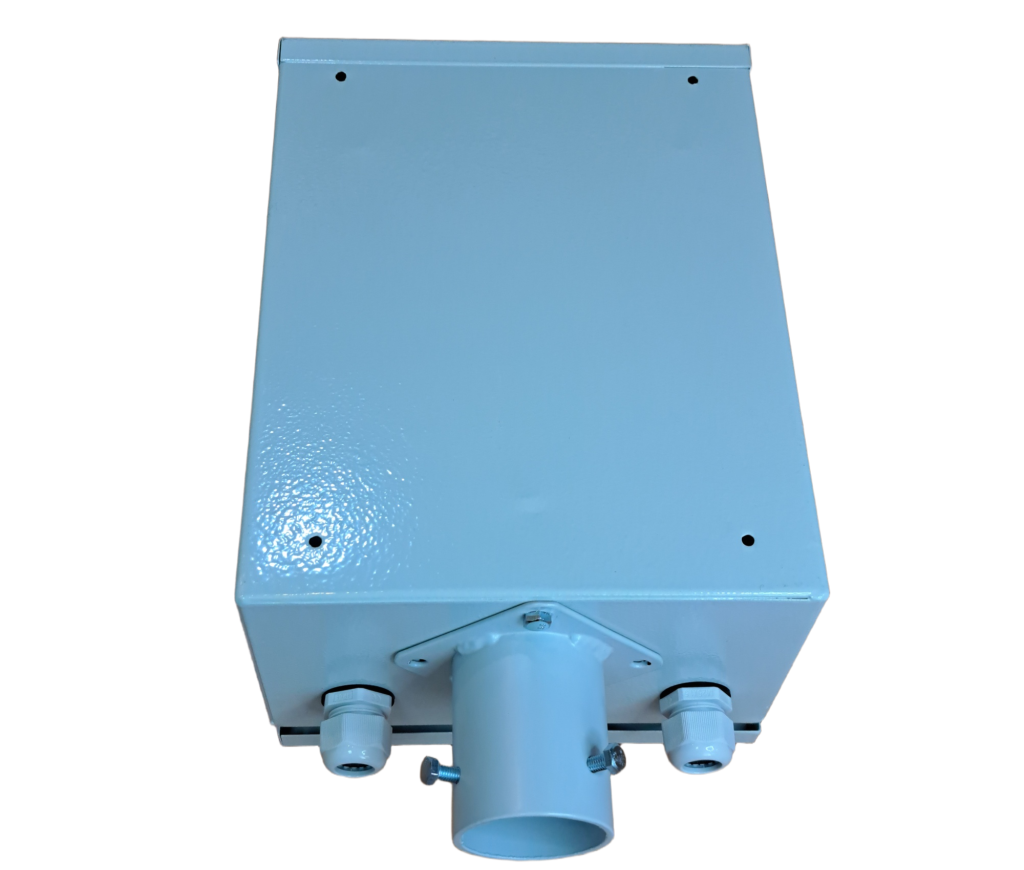

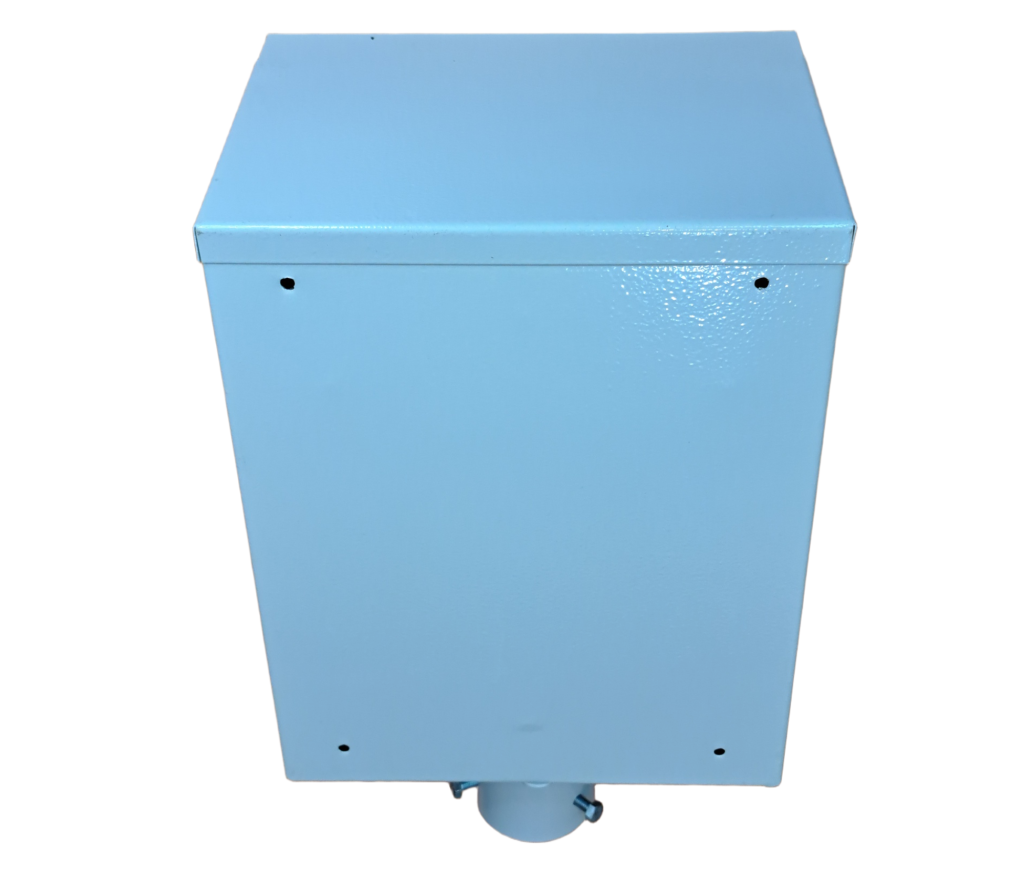

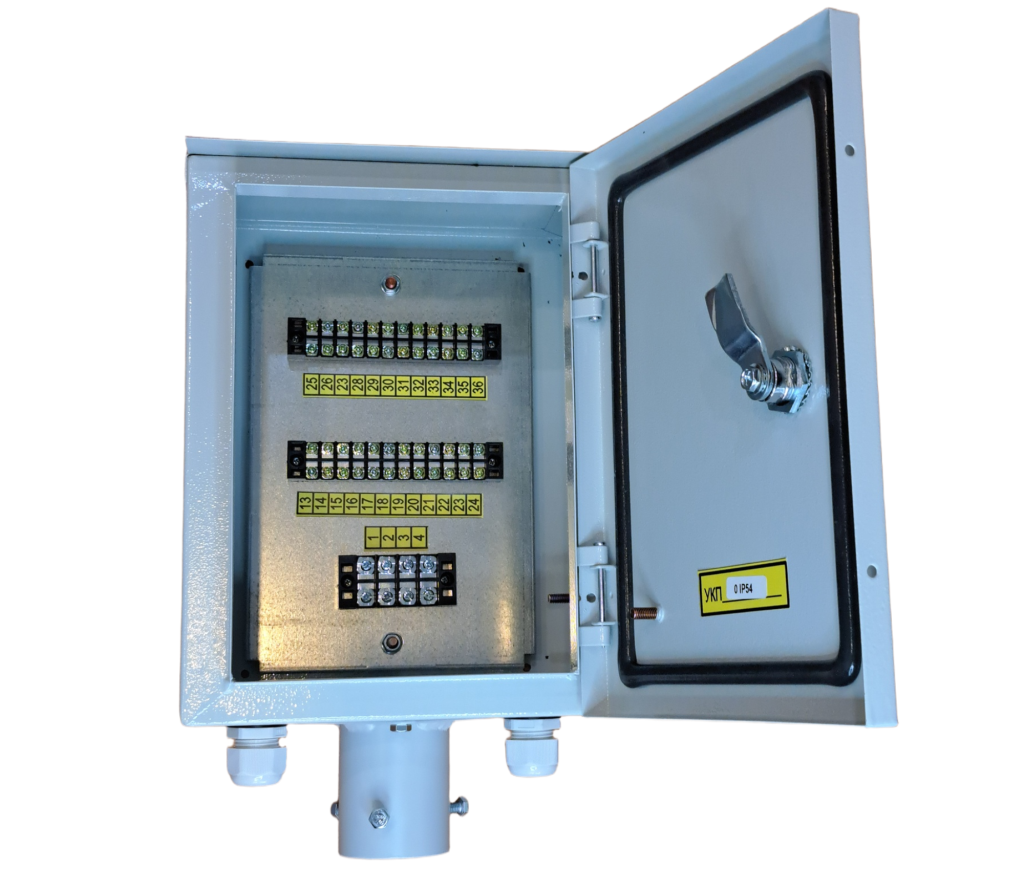

Конструктивно Узел представляет собой металлический ящик из листовой стали с дверью, запираемый замком, на которой устанавливаются (если предусмотрено схемой) кнопки управления. Угол открывания двери не менее 120град. Внизу ящика расположен держатель (узел крепления), служащий для установки блока на трубе. Через трубу осуществляется ввод кабелей управления приводом. Внутренние схемы управления выполняются в зависимости от типа применяемых электроприводов.
