Химическое фрезерование метала – это сквозное травление листового материала с целью получения деталей сложной формы без механической обработки.


В настоящее время, широкое применения находят различные методы обработки металлов. В основном используют механическую обработку - резку ножовочными полотнами, ленточными пилами, фрезами и др. В производстве также используются разнообразные станки общего и специального назначения для раскроя листовых, профильных и других заготовок из различных металлов и сплавов. При многих достоинствах этого процесса следует отметить и недостатки, главным образом, связанные с низкой производительностью и малой стойкостью отрезного инструмента, а также трудностью и невозможностью, в большинстве случаев, раскроя материалов по сложному криволинейному контуру.
Химическое фрезерование обеспечивает более точное изготовление деталей из металлов с допуском 0,1 - 0,01 мм. Используется в космонавтике, на оборонных предприятиях в автомобилестроении и т.д.

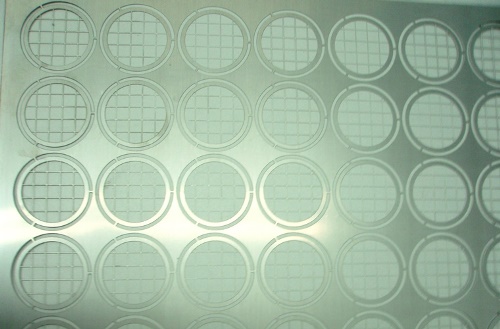

Наше предприятие изготавливает различные детали из листового метала, методом двустороннего химического травления на латуни, бериллиевой бронзе или нержавеющей стали. На металлической заготовке после фотолитографии с обеих сторон открытым остаётся позитивный топологический рисунок, который и подвергается химическому травлению. Поскольку травление происходит с обеих сторон с одинаковой скоростью, в металлическом листе образуются отверстия, имеющие практически ровные стенки. (на самом деле, ближе к середине имеется небольшой уклон, напоминающий форму песочных часов). Такие изделия используют в основном как делали различных приборов и для нанесения паяльной пасты на контактные площадки с шагом не менее 0,6 мм. При химическом травлении наименьший размер отверстий составляет 1,1 – 1,2 толщины трафарета.


На нашем предприятии действует система контроля качества, все детали проходят контроль ОТК и имеют сертификат о приемке. Качество фрезеровки соответствует мировым стандартам.
