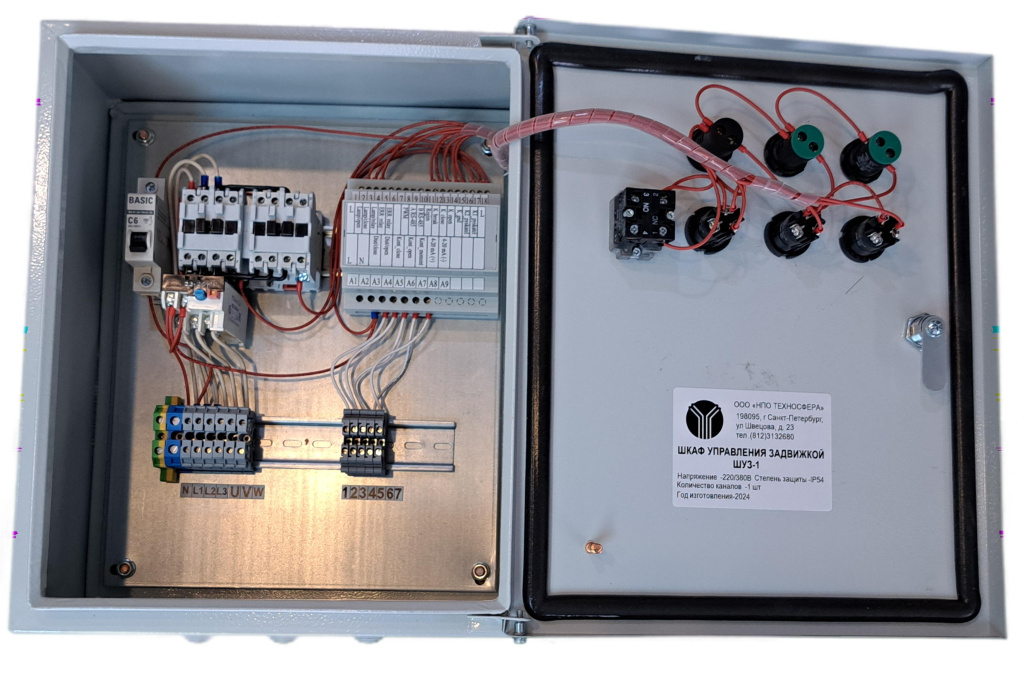

Шкаф управления задвижкой ШУЗ
Цифра в наименовании ШУЗ показывает мощность электродвигателя, который может быть подключен к шкафу. Для выбора шкафа управления задвижкой под конкретный электродвигатель необходимо руководствоваться приведенным в таблице 1 значением номинального линейного тока, а не потребляемой расчетной мощностью электродвигателя.
Функциональные возможности
ШУЗ реализует следующие функции:
- контроль наличия и параметров 3-х фазного электропитания на вводе сети;
- контроль исправности основных цепей электрической схемы прибора;
- возможность подключения к шкафу выносных кнопок удаленного запуска задвижки (Открыть/Закрыть/СТОП).
- контроль исправности входных цепей от концевых выключателей, датчиков усилий, датчиков уровня, кнопок удаленного запуска задвижки (УЗЗ) на обрыв и короткое замыкание;
- местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
- передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R;
- передача сигнала «Неисправность» на внешнее оборудование посредством встроенного в шкаф реле типа «сухой контакт»;
- управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R от ППКПУ, по командам с кнопок УЗЗ, по командам датчиков уровня или по командам местного управления.

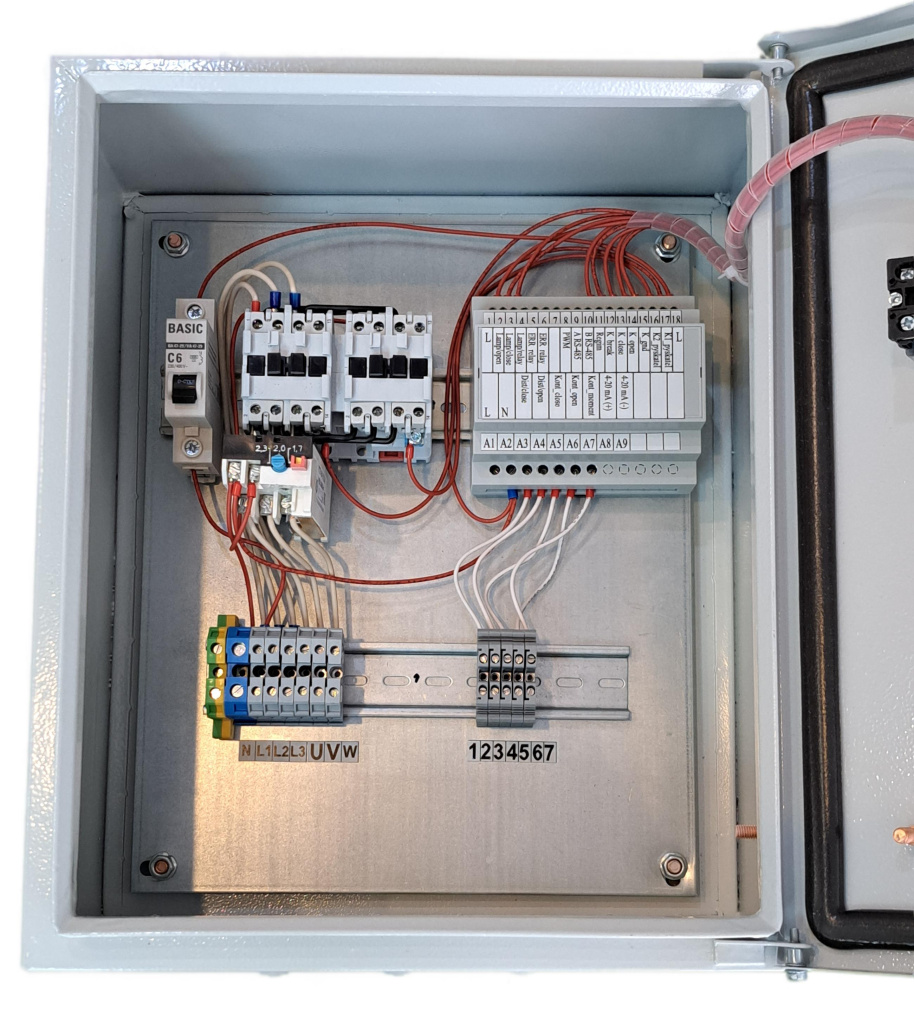

ШУЗ управляет электроприводом задвижки с помощью встроенного в шкаф контроллера через магнитные контакторы.
Режимы управления:
- «Автоматический»:
а) тип управления 1, тип управления 2 – по командам управления от ППКПУ, получаемым по адресной цифровой линии RS-R или по командам удаленного запуска задвижки (УЗЗ).
б) тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).

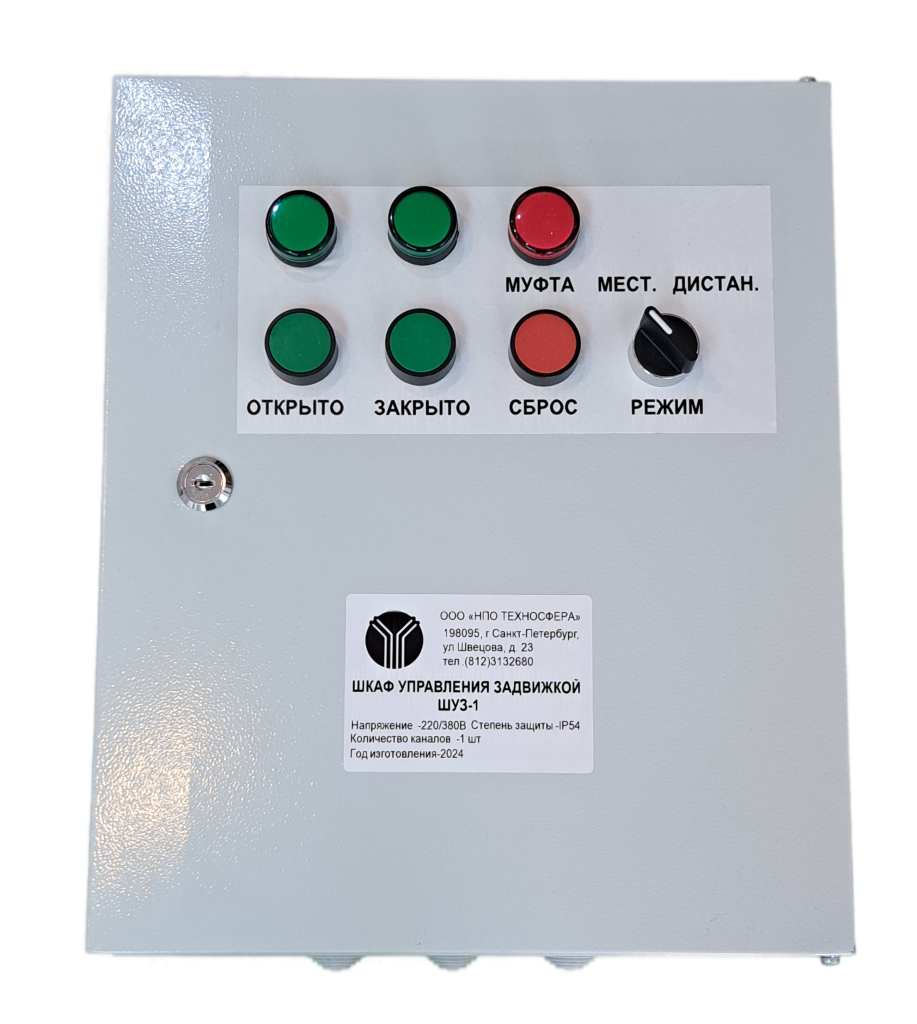

- «Ручной» – по командам кнопок управления с панели шкафа.
- «Отключен» – когда контакторы обесточены и управление невозможно.
В ручном режиме ШУЗ принимает команды только с кнопок, расположенных на лицевой панели шкафа. В автоматическом режиме (тип 1, тип 2) помимо команд, поступающих с ППКП, принимает команды с кнопок УЗЗ. Команды УЗЗ являются приоритетными перед ППКП.
ШУЗ обеспечивает работу с трехфазным электродвигателем с короткозамкнутым ротором в трёхфазных сетях систем заземления TN-C или TN-S.
