Настоящее руководство по эксплуатации, распространяется на блок управления электроприводом трубопроводной запорной арматуры, именуемы в дальнейшем - «блок » и представляет собой объединены эксплуатационный документ, включающий руководство по эксплуатации и паспорт.
Блок предназначен для дистанционного и местного управлении электроприводами, производимыми ОАО «Тулаэлектропривод» по техническим условиям ТУ26-07-015-89 и используемым для комплектации запорной промышленной трубопроводной арматуры.
Область применения блока – системы автоматического управления трубопроводами. Блок устойчив к воздействию внешних климатических факторов в соответствии с группой 3 по ГОСТ 21552:
- температура окружающего воздуха в диапазоне (рабочая) от 0 до плюс 55°С;
- относительная влажность от 40 до 95 % при 30°С;
- атмосферное давление от 84 до 107 кПа (от 630 до 800 мм рт.ст.).
- Температура воздуха внутри блока не превышает более чем на
20°С температуру окружающего воздуха или воздуха, подаваемого для охлаждения.
- Защищенность от воздействия окружающей среды (проникновения
пыли и влаги) соответствует степени защиты IP31 по ГОСТ14254.

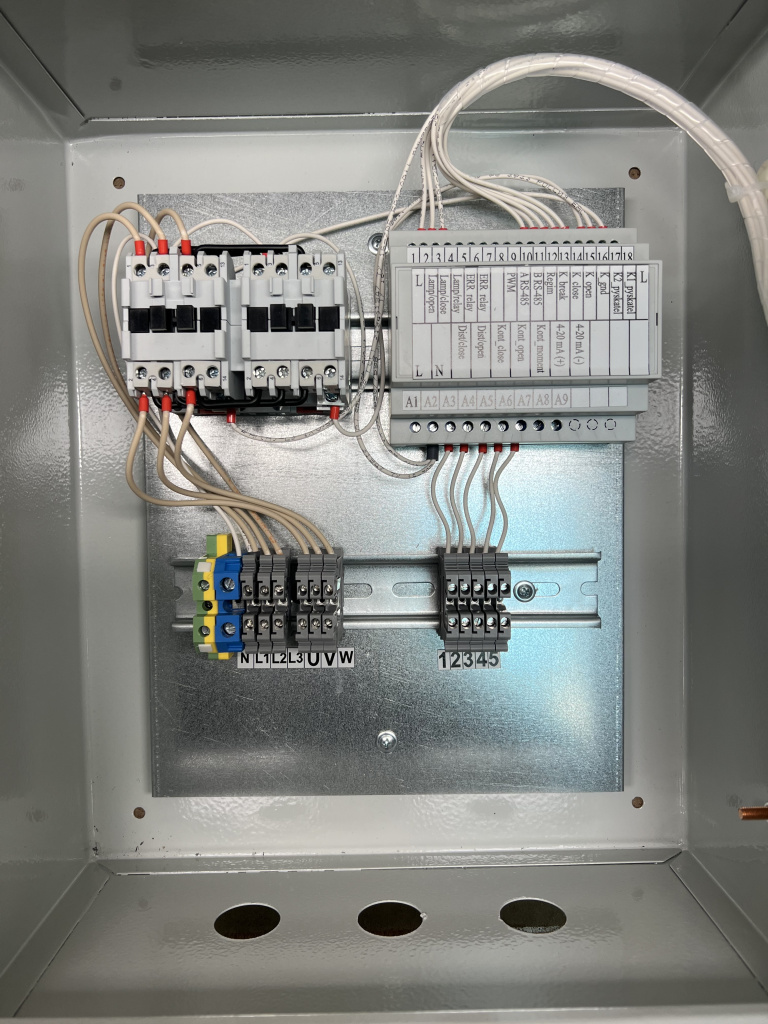

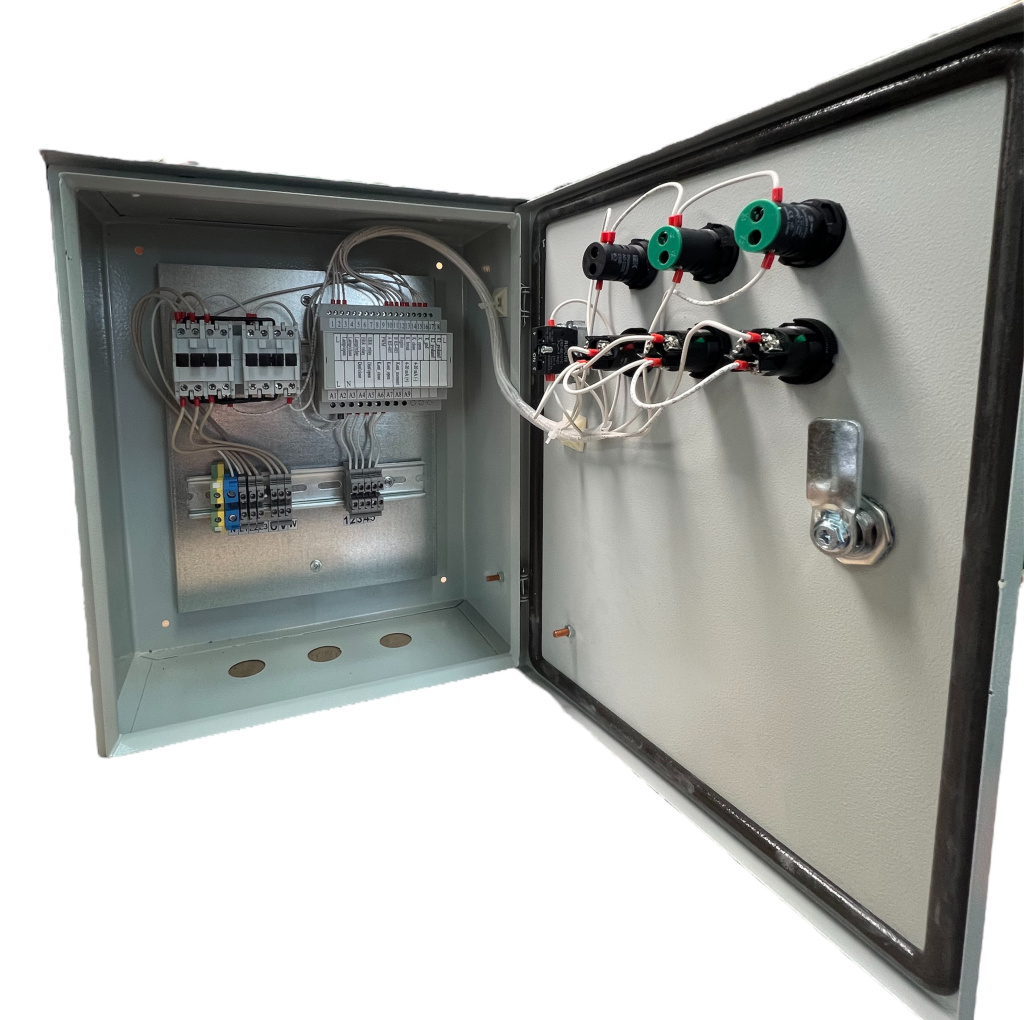

- Блок конструктивно выполнен в прямоугольном металлическом корпусе, приспособленном для установки на стену.
Габаритные размеры блока, мм, не более 300х400х230мм
Напряжение питания, В |
220/380, 50Гц |
Количество фаз, шт |
3 |
Тип пускателя электродвигателя. |
ПМ12-010500 реверсивный |
Номинальный ток пускателя, А. |
10 |
Развязка |
Релейная, гальваническая |
Количество одновременно управляемых задвижек, шт |
1-12 |
Температурный диапазон |
Транспортировка -25 … +70 °C |
Хранение -25 … +70 °C |
|
Работа -10 … +50 °C (снижение тока 2.5 %/°C при температуре выше +40 °C) |

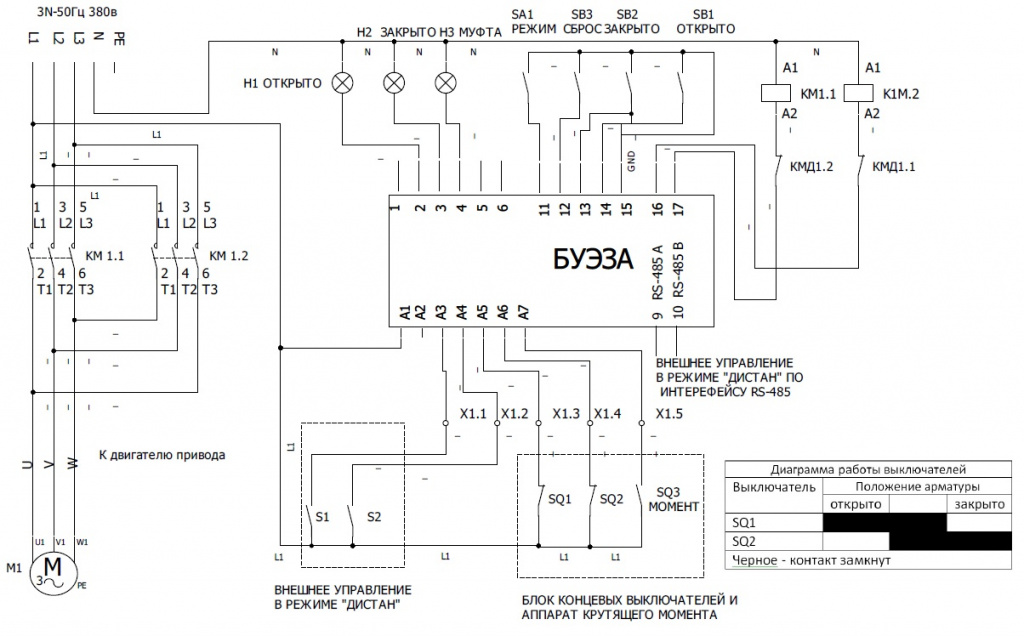

Блок обеспечивает:
- включение привода на закрытие (открытие) в режиме ручного или
дистанционного управления;
- штатное и аварийное выключение привода;
- индикацию крайних положений привода, а также аварийных состояний;

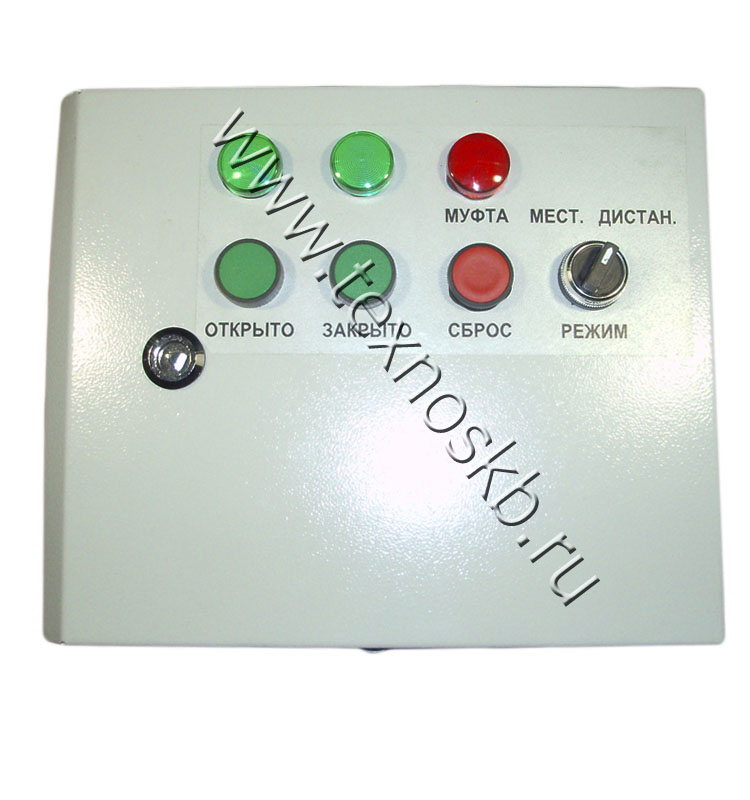

1.. Панель управления и индикации содержит следующие органы управления:
- кнопку СБРОС для выключения электропривода и для приведения
блока в исходное состояние;
- кнопку ЗАКРЫТО для включения привода на открытие арматуры;
- кнопку ОТКРЫТО для включения привода на закрытие арматуры.
- переключатель рода работы РУЧНОЕ/ДИСТАНЦИОННОЕ.
2. Панель управления и индикации содержит следующие органы индикации:
три индикатора для контроля состояние задвижки и режима работы.
- Красный индикатор МУХТА (светится при остановке привода).
- зеленый индикатор ОТКРЫТО (светится в положении "Открыто", мигает при движении в это положение);
- зеленый индикатор ЗАКРЫТО (светится в положении "Закрыто", мигает при движении в это положение).
1.Блок включает привод на закрытие (открытие) если:
- нажата кнопка ЗАКРЫТО (ОТКРЫТО) на панели управления блока или послана команда на открытие (закрытие) от системы управления.
Предварительно блок проверяет:
- отсутствие условий штатного выключения привода при движении в сторону закрытия (открытия);
- отсутствие условий аварийного отключения привода;
2. Блок штатно выключает привод при выполнении условий достижении
или превышено заданное значение пути. Достижение или превышение заданного значения пути определяется фактом срабатывания соответствующего выключателя в составе управляемого привода.
3. Блок аварийно выключает привод при выполнении одного из следующих условий:
- Срабатывания датчика проскальзывания муфты, когда ещё не достигнуто и не превышено заданное значение пути
4. Блок индицирует:
а) крайние положения:
- "Открыто" - горит зеленый индикатор ОТКРЫТО,
- "Закрыто” - горит желтый индикатор ЗАКРЫТО
б) промежуточные положения:
- привод включен на открытие - мигает зеленый индикатор ОТКРЫТО;
- привод включен на закрытие - мигает желтый индикатор ЗАКРЫТО;
в ) аварийные состояния:
- горит красный индикатор МУХТА;
Существует необходимость управления не одним, а множеством блоков управления арматуры. Например, на различных водозаборных сооружениях, водоочистных станциях, насосных и других станциях, где обширная сеть трубопровода подразумевает наличие множества узлов арматуры – как запорной, так и других видов. Для этого необходимо объединить блоки управления арматурой в единую сеть, в которой главным звеном будет диспетчерский пункт, который позволит наблюдать и управлять всеми блоками удалённо. Блок БУЭЗА также может быть включён в единую сеть.
Тип выходных контактов реле | 1 пускатель электропривода |
Напряжение питания. В | ~220/380В, 50Гц |
