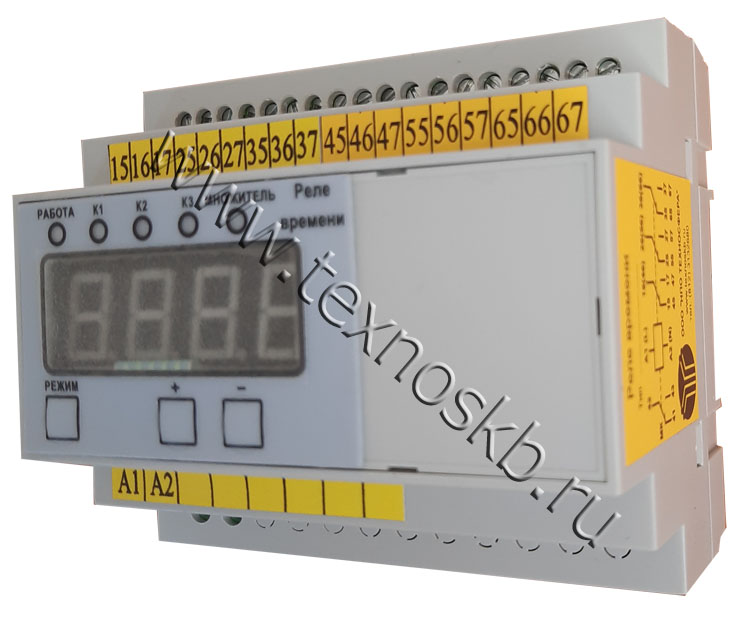

Реле времени ВС-10-63

Реле имеет пять разновидностей по выдержке времени:
ВС-10-31, ВС-10-61 – 1...60с;
ВС-10-32, ВС-10-62 – 0.15...9мин;
ВС-10-33, ВС-10-63 – 1...60мин;
ВС-10-34, ВС-10-64 – 0.15...9ч;
ВС-10-35, ВС-10-65 – 1...60ч.
Способ подсоединения внешних проводников - передний (монтаж реле - выступающий), а исполнение с тремя независимыми цепями с выдержкой времени - ВС-10-3 и с шестью независимыми цепями с выдержкой времени - ВС-10-6.

Электронная начинка реле ВС-10 приводится в действие посредством микроконтроллера. Схема реле размещен в пластмассовом корпусе. С лицевой стороны защищен крышкой, позволяющей визуально контролировать работу реле.

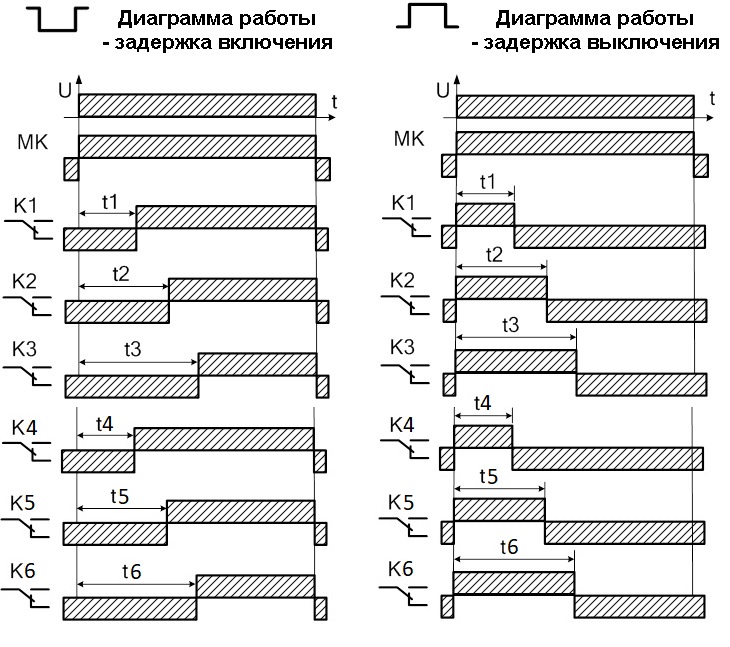

При подаче питающего напряжения на реле, его схема приходят к началу отсчета времени. Они приводят в действие выходные контакты через заданный промежуток времени.
Контактная система реле имеет либо три, либо шесть переключающих контактов с выдержкой времени и одного переключающего контакта мгновенного действия. После отработки полной программы выдержек времени реле останавливается. Реле в таком состоянии находится до тех пор, пока обмотка реле под напряжением.

Параметры реле	Значение
Диапазоны выдержек времени, по исполнниям	ВС-10-31, ВС-10-61 - 1...60с; ВС-10-32, ВС-10-62 – 0.15...9мин; ВС-10-33, ВС-10-63 – 1...60мин; ВС-10-34, ВС-10-64 – 0.15...9ч; ВС-10-35, ВС-10-65 – 1...60ч.
Номинальное напряжение питания переменного тока, В 50Гц	12, 24, 36, 110, 220
Количество переключающих контактов	с выдержкой времени 3 или 6 без выдержки времени 1
Потребляемая мощность, В.А	10
Средняя основная погрешность, %	1.5
Масса, кг	0.3

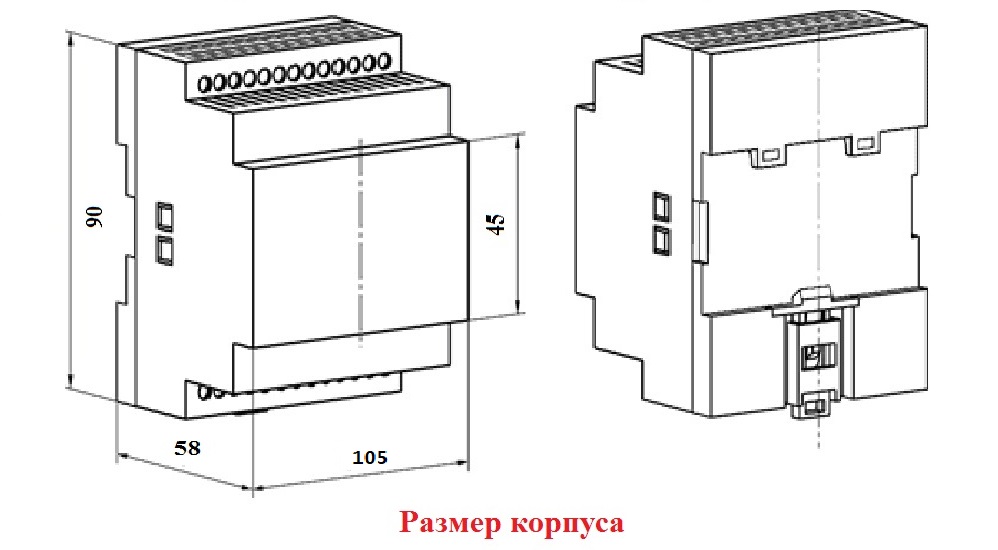

Габаритные размеры, мм	90х72х58



Информация о замене реле ВС (электромеханического) на реле ВС (электронное)
Напряжение питания, В, переменный и пост.  ток	24-220 -15…+10%
Диапазон выдержек времени, два диапозона	0.1-99.99  (мин:сек)  (час:мин)
Коммутируемый ток контактной группы (АС 250в), А	1
Средняя основная погрешность, %	0,01
Габаритные размеры блока, мм	90х72х58
Масса, не более, кг	0,2
Диапазон рабочих температур (без конденсата), °С	-20…+45
Схема включения реле.
