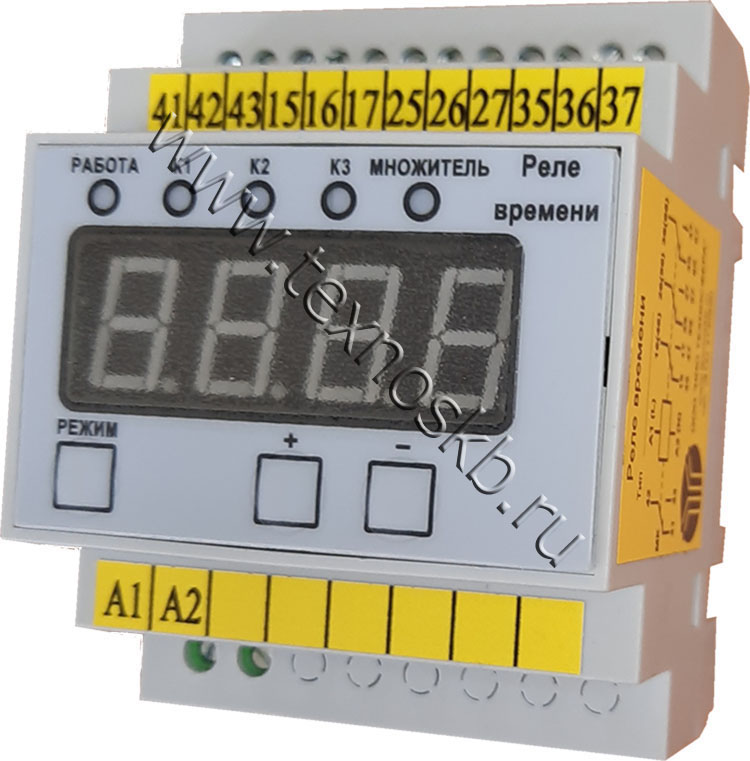

Реле времени ВС-10-34
Цена:
3 400 руб.
Наличие: есть
Доставка:
Самовывоз - завтра
Курьером - 3 дня
Пункты выдачи
Рассказать друзьям:


Реле имеет пять разновидностей по выдержке времени:
ВС-10-31, ВС-10-61 – 1...60с;
ВС-10-32, ВС-10-62 – 0.15...9мин;
ВС-10-33, ВС-10-63 – 1...60мин;
ВС-10-34, ВС-10-64 – 0.15...9ч;
ВС-10-35, ВС-10-65 – 1...60ч.
Способ подсоединения внешних проводников - передний (монтаж реле - выступающий), а исполнение с тремя независимыми цепями с выдержкой времени - ВС-10-3 и с шестью независимыми цепями с выдержкой времени - ВС-10-6.

Принцип работы ВС-10

Электронная начинка реле ВС-10 приводится в действие посредством микроконтроллера. Схема реле размещен в пластмассовом корпусе. С лицевой стороны защищен крышкой, позволяющей визуально контролировать работу реле.

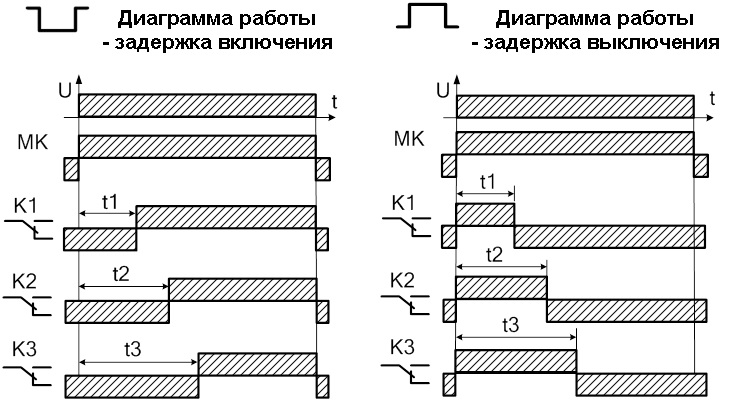

При подаче питающего напряжения на реле, его схема приходят к началу отсчета времени. Они приводят в действие выходные контакты через заданный промежуток времени.
Контактная система реле имеет либо три, либо шесть переключающих контактов с выдержкой времени и одного переключающего контакта мгновенного действия. После отработки полной программы выдержек времени реле останавливается. Реле в таком состоянии находится до тех пор, пока обмотка реле под напряжением.

Характеристики реле ВС-10
 Параметры реле Значение
 Диапазоны выдержек времени,
по исполнниям
ВС-10-31, ВС-10-61 - 1...60с;
ВС-10-32, ВС-10-62 – 0.15...9мин;
ВС-10-33, ВС-10-63 – 1...60мин;
ВС-10-34, ВС-10-64 – 0.15...9ч;
ВС-10-35, ВС-10-65 – 1...60ч.
 Номинальное напряжение питания переменного тока, В 50Гц 12, 24, 36, 110, 220
Количество переключающих контактов с выдержкой времени 3 или 6
без выдержки времени 1
Потребляемая мощность, В.А 10
Средняя основная погрешность, % 1.5
Масса, кг 0.3
Габаритные размеры, мм 90х72х58



Информация о замене реле ВС (электромеханического) на реле ВС (электронное)
Напряжение питания, В, переменный и пост.  ток 24-220
-15…+10%
Диапазон выдержек времени,
два диапозона
0.1-99.99
 (мин:сек)
 (час:мин)
Коммутируемый ток контактной группы (АС 250в), А 1
Средняя основная погрешность, % 0,01

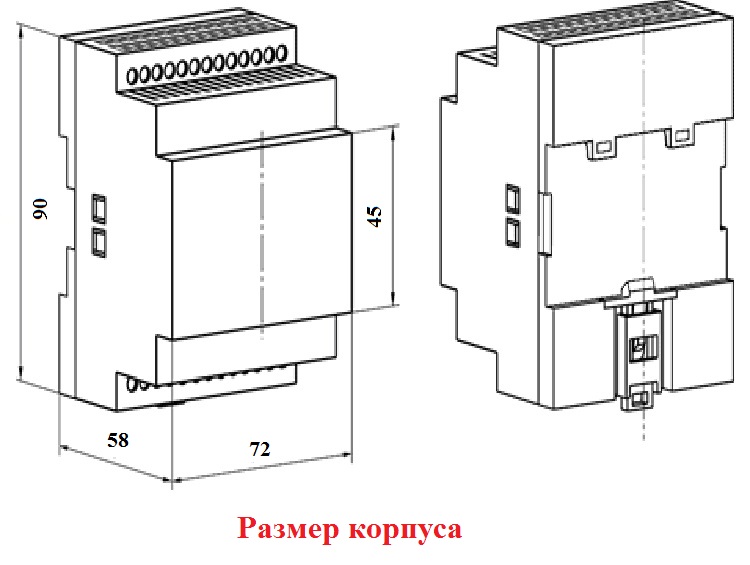

Габаритные размеры блока, мм 90х72х58
Масса, не более, кг 0,2
Диапазон рабочих температур (без конденсата), °С -20…+45
Схема включения реле.
Схема объединения двух трехценых реле в шестицепное реле
Ток коммутации. А1
Тип выходных контактов реле3 переключающих группы
Напряжение питания. В~12/24/36/110/220В, 50Гц
Выдержека времени0.15...9ч
