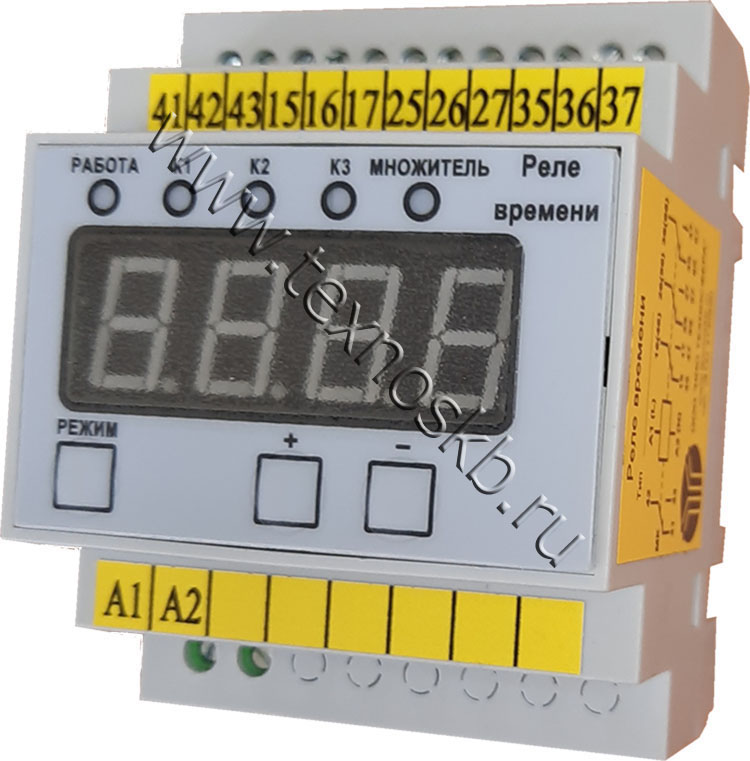

Реле времени ВЛ-34
Цена:
3 400 руб.
Наличие: есть
Доставка:
Самовывоз - завтра
Курьером - 3 дня
Пункты выдачи
Рассказать друзьям:

Реле времени ВЛ-34, ВЛ-35 предназначены для коммутации электрических цепей (не более трех) с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

  Условия эксплуатации.

Районы с умеренным и холодным климатом – исполнения О и УХЛ.
Закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4.
Диапазон рабочих температур от -40 до +55°С.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.


Характеристики реле ВЛ-34, 35

Информация о замене реле ВЛ-34,35
Напряжение питания, В, переменный и пост.  ток 100-240
-15…+10%
Диапазон выдержек времени,
два диапозона
0.1-99.99
 (мин:сек)
 (час:мин)
Коммутируемый ток контактной группы (АС 250в), А 2
Средняя основная погрешность, % 0,01

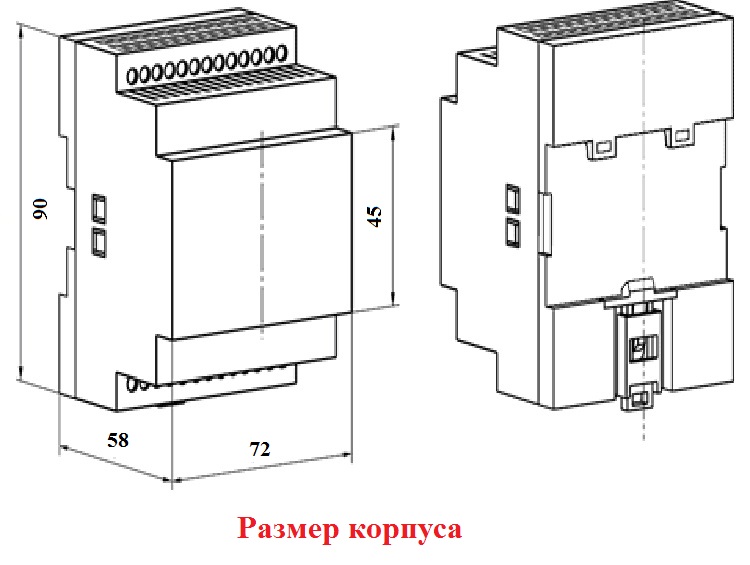

Габаритные размеры блока, мм 90х72х58
Масса, не более, кг 0,2
Диапазон рабочих температур (без конденсата), °С -20…+45
Схема включения реле.
Схема объединения двух трехценых реле в шестицепное реле
Ток коммутации. А1
Тип выходных контактов реле3 переключающих группы
Напряжение питания. В~12/24/36/110/220В, 50Гц
Выдержека времени0.1-99.99 (мин:сек) /(час:мин)
