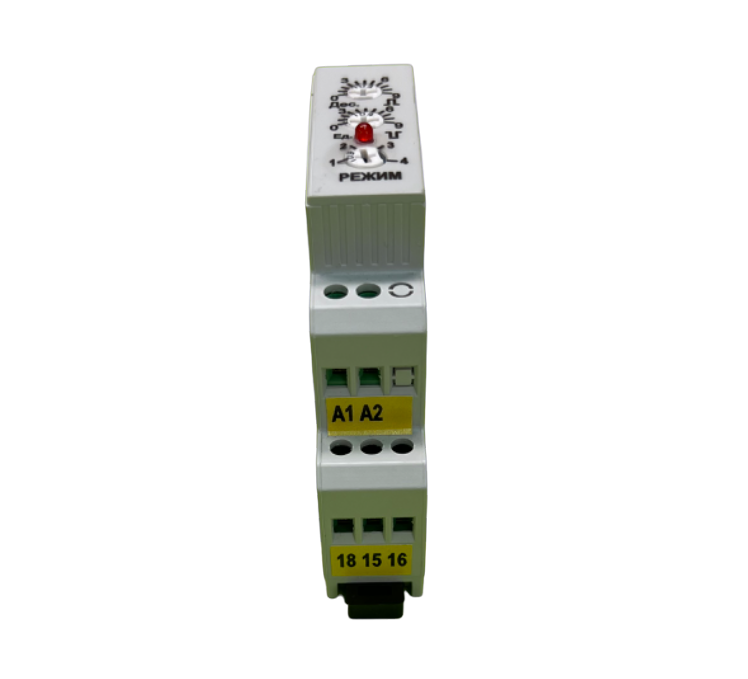

<h3>Общие сведения </h3>
Реле времени ВЛ-64…ВЛ-69 предназначены для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия. <br>
<h3>Условия эксплуатации </h3>
Высота над уровнем моря не более 2000 м.<br>
Диапазон рабочих температур от -30 до +45°С. <br>
Допустимые колебания напряжения питания от 0.85 до 1.1 номинального значения. <br>
Воздействие вибраций с ускорением до 2g в диапазоне частот от 10 до 60Гц и с ускорением до 1g в диапазоне частот от 1 до 100Гц. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.<br>
Реле изготавливаются в исполнениях УХЛ, О, Т и должны эксплуатироваться в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).<br>
Рабочее положение произвольное.<br>
<br>
<table cellspacing="0" border="1">
<tbody>
<tr>
<td>
<p align="center">
Параметры
</p>
</td>
<td>
<p align="center">
ВЛ-63
</p>
</td>
<td>
<p align="center">
ВЛ-64
</p>
</td>
<td>
<p align="center">
ВЛ-65
</p>
<p align="center">
циклическое<br>
</p>
</td>
<td>
<p align="center">
ВЛ-66
</p>
</td>
<td>
<p align="center">
ВЛ-67
</p>
</td>
<td>
<p align="center">
ВЛ-68
</p>
</td>
<td>
<p align="center">
ВЛ-69
</p>
</td>
</tr>
<tr>
<td>
Климатическое исполнение
</td>
<td>
<p align="center">
УХЛ4,У3, Т3
</p>
</td>
<td colspan="5">
<p align="center">
УХЛ4, У3
</p>
</td>
<td>
<p align="center">
УХЛ4,У3, Т3
</p>
</td>
</tr>
<tr>
<td>
Нижний и верхний пределы установок (по исполнениям)
</td>
<td>
<p align="center">
(0,1-30) с, мин, ч
</p>
</td>
<td colspan="2">
<p align="center">
0.1-10/1-100 Сек./Мин.<br>
</p>
</td>
<td colspan="2">
<p align="center">
0.1-10/1-100 Сек./Мин.<br>
</p>
</td>
<td>
<p align="center">
0.1-10/1-100 Сек./Мин.<br>
</p>
</td>
<td>
<p align="center">
0.1-10/1-100 Сек./Мин.<br>
</p>
</td>
</tr>
<tr>
<td>
<p align="center">
Регулировка выдержки времени
</p>
</td>
<td colspan="3">
<p align="center">
Плавная
</p>
</td>
<td colspan="4">
<p align="center">
Плавная
</p>
</td>
</tr>
<tr>
<td>
Количество делений шкалы с числовыми отметками
</td>
<td>
<p align="center">
10
</p>
</td>
<td>
<p align="center">
10
</p>
</td>
<td>
<p align="center">
10
</p>
</td>
<td>
<p align="center">
---
</p>
</td>
<td>
<p align="center">
---
</p>
</td>
<td>
<p align="center">
---
</p>
</td>
<td>
<p align="center">
---
</p>
</td>
</tr>
<tr>
<td>
Дискретность переключения уставок, % Tmax
</td>
<td>
<p align="center">
---
</p>
</td>
<td>
<p align="center">
---
</p>
</td>
<td>
<p align="center">
---
</p>
</td>
<td colspan="2">
<p align="center">
1
</p>
</td>
<td>
<p align="center">
1
</p>
</td>
<td>
<p align="center">
1
</p>
</td>
</tr>
<tr>
<td>
Время повторной готовности, с, не менее
</td>
<td colspan="2">
<p align="center">
0,1
</p>
</td>
<td>
<p align="center">
---
</p>
</td>
<td colspan="3">
<p align="center">
0,1
</p>
</td>
<td>
<p align="center">
0,1
</p>
</td>
</tr>
<tr>
<td>
Время возврата, с, не более
</td>
<td colspan="6">
<p align="center">
0,2
</p>
</td>
<td>
<p align="center">
0,3
</p>
</td>
</tr>
<tr>
<td>

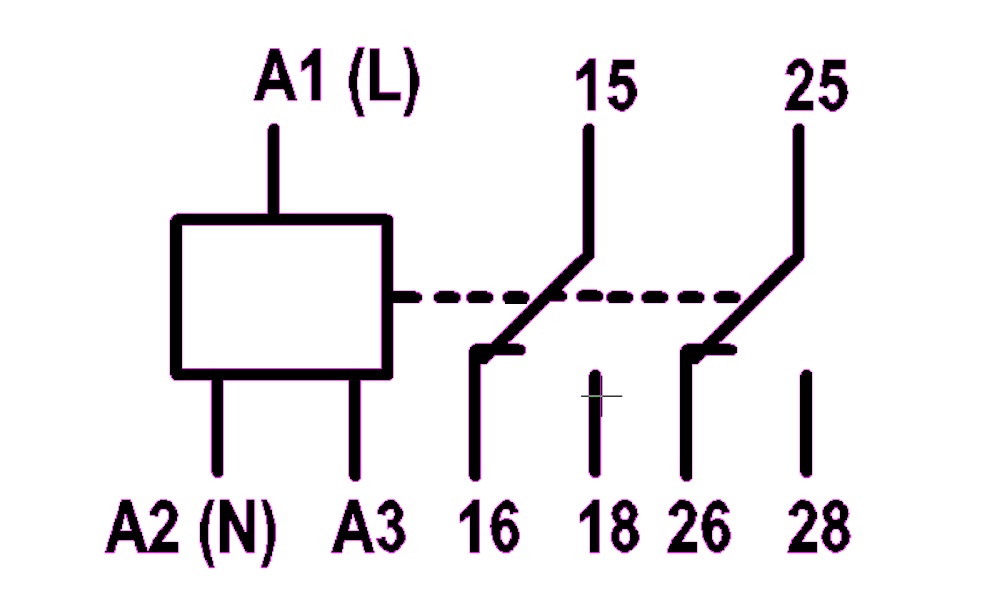

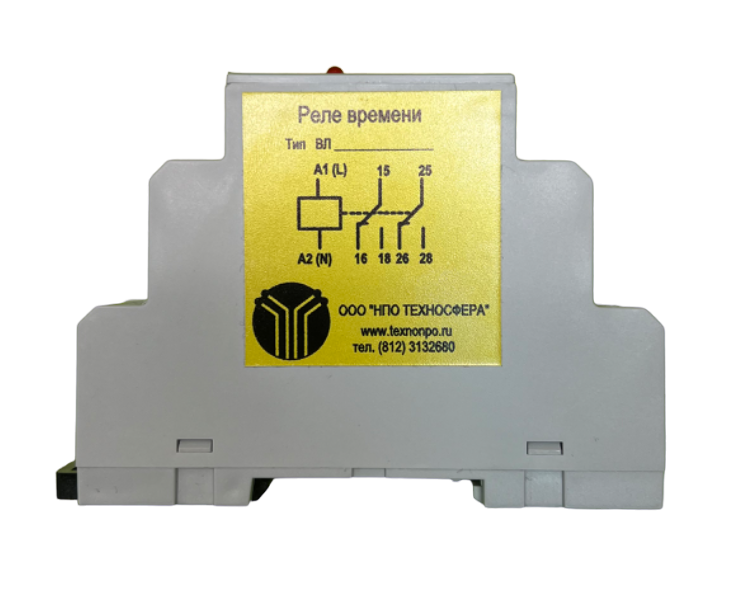

Количество и род контактов
</td>
<td colspan="7">
<p align="center">
<br>
</p>
<p align="center">
2 группы контактов
</p>
</td>
</tr>
<tr>
<td>
Механическая износостойкость, циклов, не менее
</td>
<td>
<p align="center">
---
</p>
</td>
<td colspan="6">
<p align="center">
20×106
</p>
</td>
</tr>
<tr>
<td>
<p>
Номинальное напряжение питания, В = постоянного и ~ переменного тока 50/60 Гц
</p>
</td>
<td>
<p align="center">
=12-24
</p>
</td>
<td>
<p align="center">
=12-24, =27, =110,=220, ~110, ~220,~380
</p>
</td>
<td>
<p align="center">
~110, ~220
</p>
</td>
<td colspan="4">
<p align="center">
=24, =27, =110,=220 ,
</p>
<p align="center">
~~110, ~220,~380
</p>
</td>
</tr>
<tr>
<td>
Допустимые отклонения напряжения питания, %
</td>
<td>
<p align="center">
±20
</p>
</td>
<td colspan="5">
<p align="center">
+10, -15
</p>
</td>
<td>
<p align="center">
+10, -20
</p>
</td>
</tr>
<tr>
<td>
Потребляемая мощность, Вт (ВА),не более
</td>
<td>
<p align="center">
2 без нагрузки
</p>
</td>
<td colspan="6">
<p align="center">
4,5 (4,5)
</p>
</td>
</tr>
<tr>
<td>
Длительно допустимая сила тока выходной цепи, А
</td>
<td colspan="7">
<p align="center">
8<br>
</p>
</td>
</tr>
<tr>
<td>
Степень защиты: реле/клеммника
</td>
<td colspan="7">
<p align="center">
ІР40 / ІР20
</p>
</td>
</tr>
<tr>
<td>
Масса, кг, не более
</td>
<td colspan="7">
<p align="center">
0,1
</p>
</td>
</tr>
<tr>
<td>

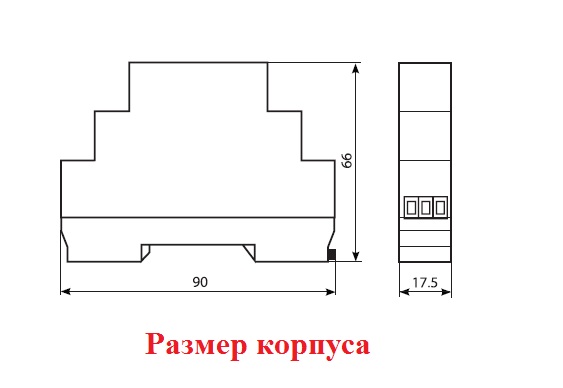

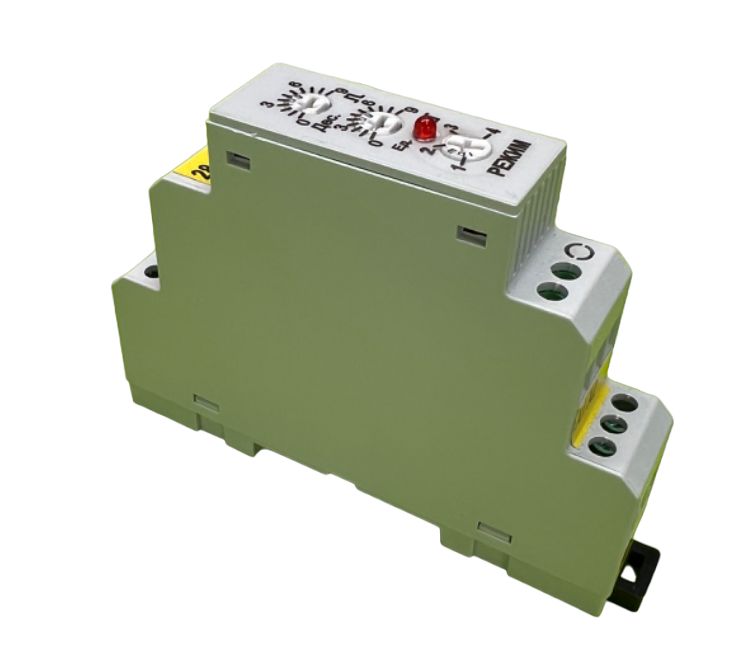

Габаритные размеры, мм
</td>
<td colspan="7">
<p align="center">
90х66х17,5
</p>
</td>
</tr>
</tbody>
</table>
<p>
</p>
<br>
Ток коммутации. А | 8 |
Тип выходных контактов реле | 2 переключающих группы |
Напряжение питания. В | =24-220В/ ~110-240В 50Гц |
Выдержека времени | 0.1-10/1-100 Сек./Мин. |
