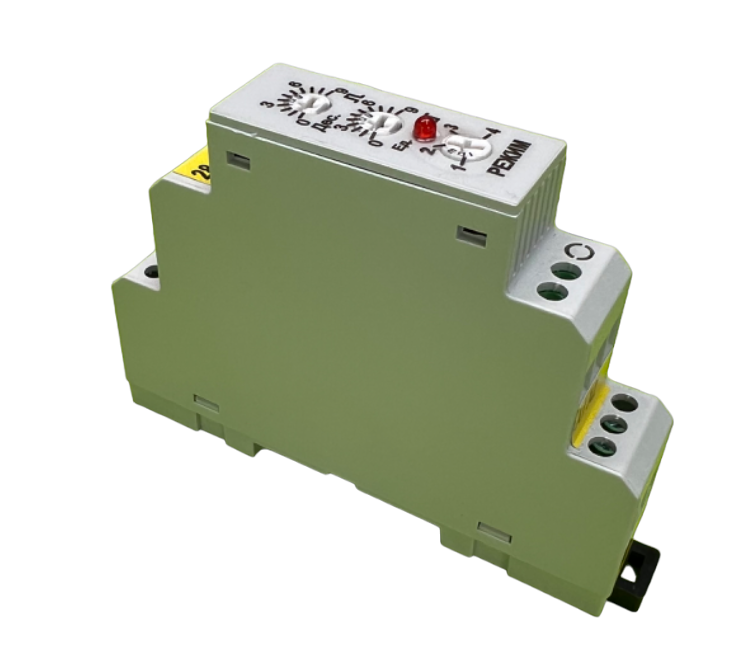

Реле времени ВЛ-58 применяется в электрических схемах для передачи команд из одной цепи в другую с определенными, предварительно установленными выдержками времени. Является комплектующим изделием. По основным классификационным признакам реле относятся к одноцепным, однокомандным, с плавной регулировкой выдержки времени, с контактным выходом, статическим. Климатическое исполнение УХЛ4 или У4.
Пределы уставок (4 диапазона) |
0,1...10с,мин 1...100с,мин |
Напряжение питания, В (переменного тока) | 110/220 |
Допустимые отклонения напряжения питания, % | -15...+10 |
Количество выходных переключающих контактов | 2 |
Потребляемая мощность (AC/DC), ВА/Вт | 1,0 |
Длительно допустимый ток контактов, А | 4 |
Диапазон включаемых и отключаемых токов, А | 0.01-8 |
Время возврата, сек | 0.3 |
Время повторной готовности, сек | 0.3 |
Механическая износостойкость | 16 000 000 циклов |
Коммутационная износостойкость, циклов ВО | 4 000 000 циклов |
Степень защиты реле: |
IP40 - по оболочке IP10 - по разъему |

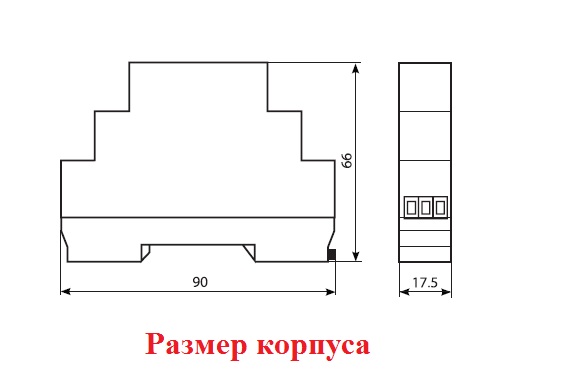

Габаритные размеры, мм | 55х75х125 |
Масса, кг, не более | 0.1 |
Ток коммутации. А | 8 |

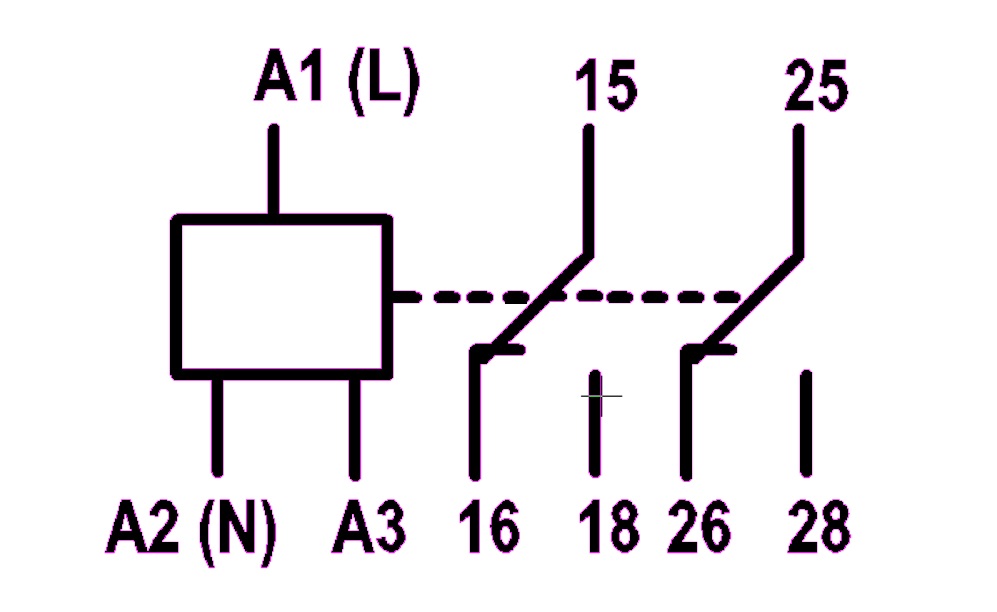

Тип выходных контактов реле | 2 переключающих группы |
Напряжение питания. В | ~110/220 50Гц |
Выдержека времени | 0,1...10с,мин /1...100с,мин |
