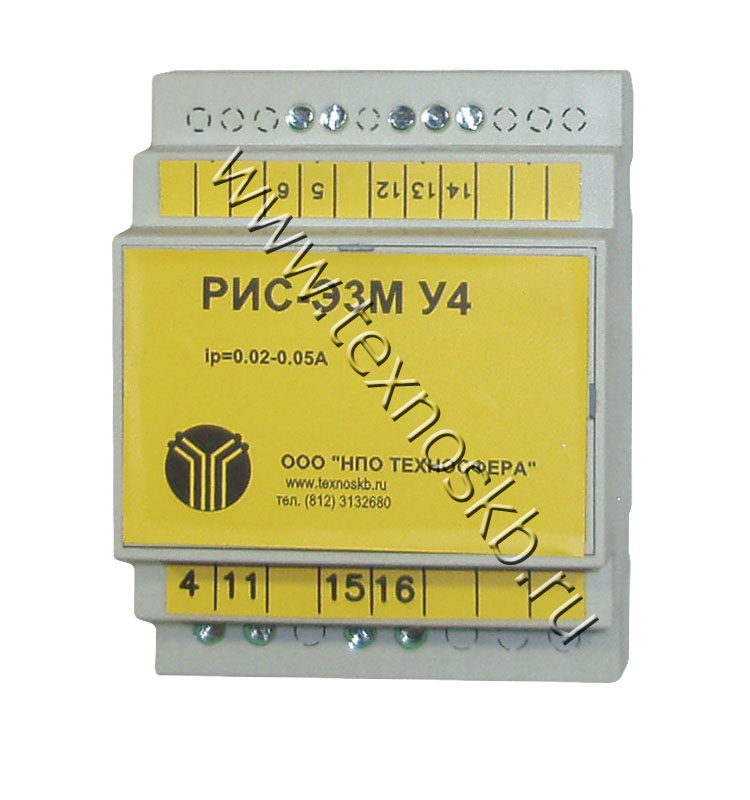

Реле импульсной сигнализации РИС-Э3М
Наличие: есть
Рассказать друзьям:
Реле импульсной сигнализации типа РИС-Э3М предназначено для работы в цепях переменного тока частоты 50 Гц с напряжением до 220 В в качестве аппарата, реагирующего на изменение тока в цепях, в схемах аварийной и предупреждающей сигнализации с центральным съемом звукового сигнала, и в схемах специальной сигнализации.
Реле изготавливаются в климатическом исполнении УХЛ в категории размещения 4.
Степень защиты реле 1P42 по ГОСТ 14255-69.
Реле предназначены для работы в следующих номинальных условиях:
высота над уровнем моря не более 1000 м;
температура окружающего воздуха от 1 (без выпадения росы) до 40°С;
относительная влажность окружающего воздуха не должна превышать 80% при температуре 25°С;
окружающая среда невзрывоопасная, не содержащая значительного количества агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию, не насыщенная токопроводящей пылью и водяными парами;
место для установки защищено от попадания воды, масла, эмульсии и т.д.;
отсутствии непосредственного воздействия солнечной радиации;
отсутствии резких толчков, ударов и сильной тряски;
вибрация мест крепления реле с частотой 35 Гц при ускорении не более 10 g;
рабочее положения в пространстве – от горизонтального (крышкой вверх) до вертикального.
температура окружающего воздуха от 1 (без выпадения росы) до 40°С;
относительная влажность окружающего воздуха не должна превышать 80% при температуре 25°С;
окружающая среда невзрывоопасная, не содержащая значительного количества агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию, не насыщенная токопроводящей пылью и водяными парами;
место для установки защищено от попадания воды, масла, эмульсии и т.д.;
отсутствии непосредственного воздействия солнечной радиации;
отсутствии резких толчков, ударов и сильной тряски;
вибрация мест крепления реле с частотой 35 Гц при ускорении не более 10 g;
рабочее положения в пространстве – от горизонтального (крышкой вверх) до вертикального.
| Напряжение питания, В, Гц | ~220В, 50Гц |
| Значение импульса тока срабатывания , А. | 0.02-0.05 |
| Количество четко принимаемых сигналов, шт | до 10 |
| Суммарный максимальный ток импульсов во входной цепи, А | 0.5 |
| Коммутируемый ток контакта, при 250В, А | 2 |
| Время срабатывая реле не более, мс. | 12.5 |

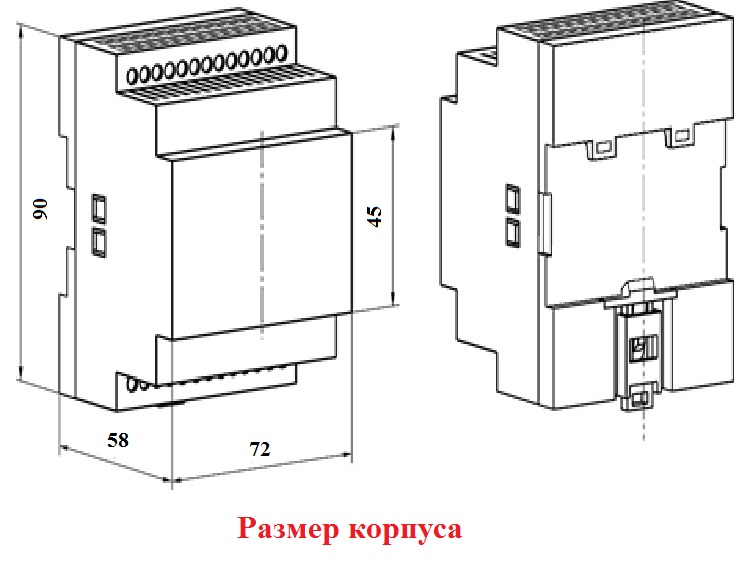

| Габаритные размеры блока, мм | 90х72х58 |
| Масса, не более, кг | 0.1 |
| Диапазон рабочих температур (без конденсата), °С | -40…+65 |
| Ток коммутации. А | 2 |
| Тип выходных контактов реле | 1 переключающая группа |
| Напряжение питания. В | ~220В, 50Гц |
