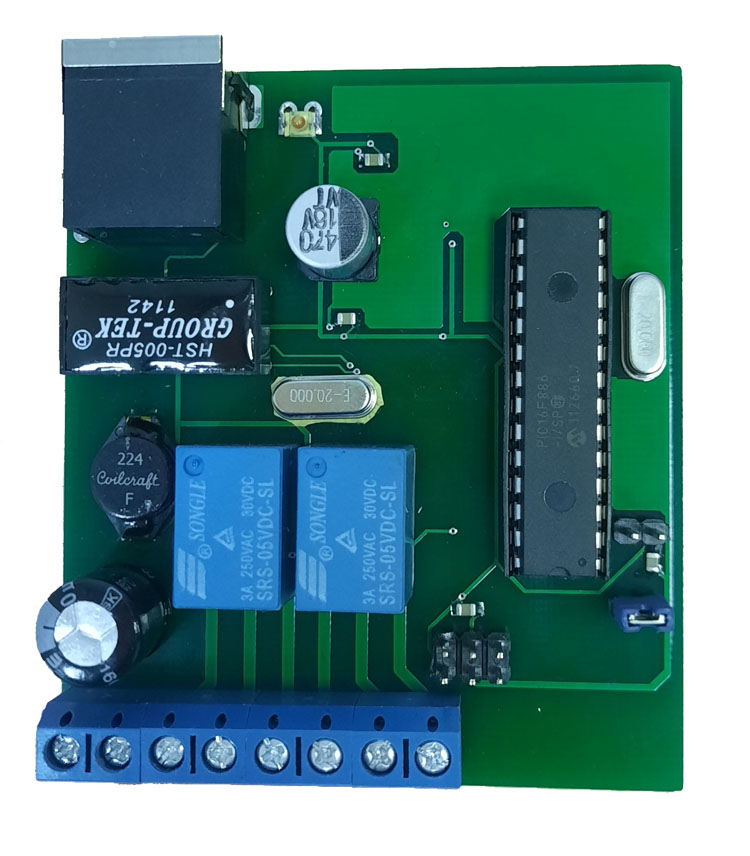

Контроллера PICPING

Техническое описание контроллера PICPING

Версия 3.4

Устройство предназначено для контроля работоспособности сети, перезагрузки зависшего оборудования, управления другими устройствами, получения информации с внешних датчиков.

Добавлена возможность подключения датчика температуры DS18B20 (см.схему)

Точность измерения 0,5 град

Для получения текущей температуры используйте кнопку ‘GET Temp’

Без датчика можно использовать как вход (ниже по описанию)

Алгоритм обработки пакетов ICMP ping

Пакеты размером более 1280 байт не обрабатываются, и в ответ идет пакет размером 1024 байт

Управление возможно только с правильным паролем, по умолчанию «password»

Его можно менять.

Для получения доступа на контроллер с забытым паролем или адресом замкнуть 2 и 8 ножки процессора, подать питание, зайти на стандартный адрес 192.168.1.25 со стандартным паролем и программой управления запрограммировать адрес и пароль, потом убрать питание.

Новый пароль, установки MAC IP применяются только после ресета.

-------------------------------------------------

- Напряжение питания контроллера 8 -15 вольт.

- Потребляемый ток 0,1 А

- Подключение стандартным джеком, плюс по центру.

- Встроенная защита от переполюсовки

- Клемник на три контакта - сухой переключающий контакт реле.

Ближний к Ethernet трансформатору –нормально разомкнутый,

Средний – средний контакт

Дальний – нормально замкнутый

- Клемник на четыре контакта – входы и выходы

Ближний к гнезду питания – общий (корпус)

Применительно к программе управления

Слева на право

1 – корпус (земля термодатчика черный и красный провод)

2 – выход 1

Напряжение +5вольт при положении ON , 0 вольт при положении OFF

Выход КМОП (выходное сопротивление 1 кОм). Состояние не запоминается при отключении питания . По умолчанию OFF

3 – Вход 2

4 – Вход 1 (вход термодатчика – желтый провод)

Входы КМОП, внутренняя подтяжка (датчик на замыкание на корпус) сопротивление входное 10кОм.

При подаче питания светиться слабым свечением светодиод Ethernet «10/100»

При подключении к сети Ethernet светится сильно, при активности в сети – моргает.

При первом включении контроллер имеет   IP = 192.168.1.25 .

Контроллер работает на скорости 10 мегабит.

Тестирование и настройка

Подключить Ethernet патчкорд к одному из портов контроллера и к локальной сети.

На компьютере установить для сетевого адаптера   IP = 192.168.1.1 MASK 255.255.255.0

Запустить сеанс командной строки и выполнить команду PING 192.168.1.25

Если нет ответа, и контроллер ранее эксплуатировался, то можно сбросить установку IP адреса контроллера на IP = 192.168.1.25, как описано ранее.

При работе в одной сети нужно запрограммировать разные МАК адреса (любые разные) во все контроллеры.
